37
MS-7623

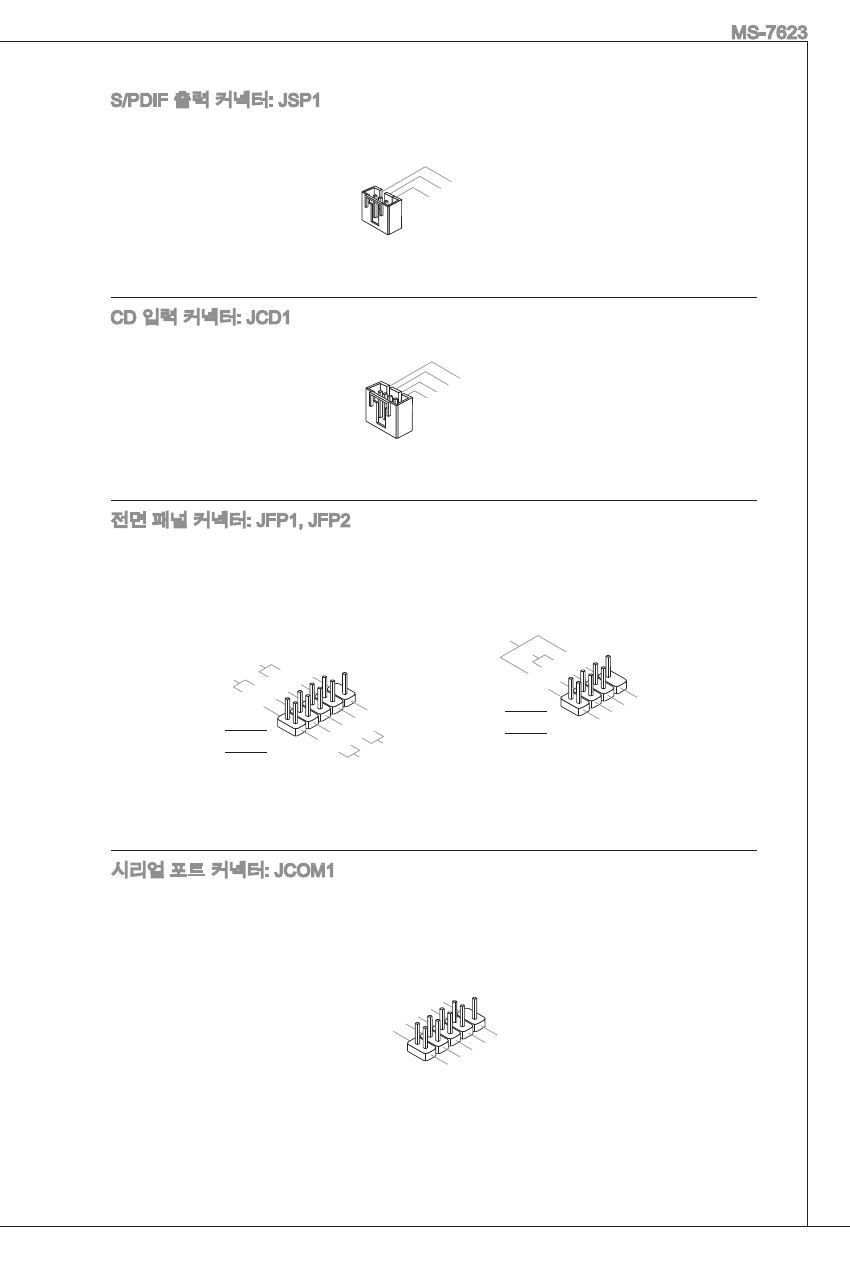

S/PDIF 출력 커넥터: JSP1
이 커넥터는 디지털 오디오 전송을 위해 S/PDIF(Sony & Philips Digital Intercon-
nect Format) 인터페이스를 연결하는 데 사용됩니다.
1.VC
C
2.SP
DIF
3.Gro
und
CD 입력 커넥터: JCD1
이 커넥터는 외부 오디오 입력용으로 제공됩니다.
4.R
3.Gro
und
2.Gro
und
1.L
전면 패널 커넥터: JFP1, JFP2
이 커넥터는 전면 패널 스위치 및 LED에 대한 전기 연결에 사용됩니다. JFP1은
Intel ® Front Panel I/O Connectivity Design Guide를 준수합니다.
1.+
3.-
10.N
o Pin
5.-
Rese
t Sw
itch
HDD
LED
Pow
er Sw
itch
Pow
er LE
D
7.+
9.Re
serve
d
8.-
6.+
4.-
2.+
JFP1
1.Gro
und
3.Su
spen
d LE
D
5.Po
wer L
ED
7.No
Pin
8.+
6.-
4.+
2.-
Buzz
er Spea
ker
JFP2
시리얼 포트 커넥터: JCOM1
이 커넥터는 16550A 고속 통신 포트로서 16 바이트의 FIFO를 송수신합니다. 시리
얼 장치를 이 커넥터에 연결할 수 있습니다.
1.DC
D
3.SO
UT
10.N
o Pin
5.Gro
und
7.RT
S
9.RI
8.CT
S
6.DS
R
4.DT
R
2.SIN
IDE 커넥터: IDE1
이 커넥터는 IDE 하드 디스크 드라이브, 광학 디스크 드라이브 및 기타 IDE 장치
를 지원합니다.
중요 사항
동일한 케이블에 2개의 IDE 장치를 설치하는 경우, 점퍼 설정으로 드라이브를 케이
블 선택 모드로, 또는 마스터/슬레이브에 별도로 구성해야 합니다. 점퍼 설정 방법
은 공급업체가 제공한 IDE 장치의 설명서를 참조하십시오.
시리얼 ATA 커넥터: SATA1 ~ 6
이 커넥터는 고속의 시리얼 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나
의 시리얼 ATA 장치에 연결할 수 있습니다.
중요 사항
시리얼 ATA 케이블을 90도로 꺾지 마십시오. 그럴 경우, 전송 중 데이터가 손실
될 수 있습니다.
팬 전원 커넥터: CPUFAN, SYSFAN1
팬 전원 커넥터는 +12V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할
때, 항상 빨간색 전선이 양극으로서 +12V에 연결되어야 하고, 검은색 전선은 접지
선으로서 GND에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온
보드가 있는 경우, CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인
된 팬을 사용해야 합니다.
1.Gro
und
2.+1
2V
3.Se
nsor
4.Co
ntrol
CPUFAN
1.Gro
und
2.+1
2V
3.No
Use
SYSFAN1
