MS-7623

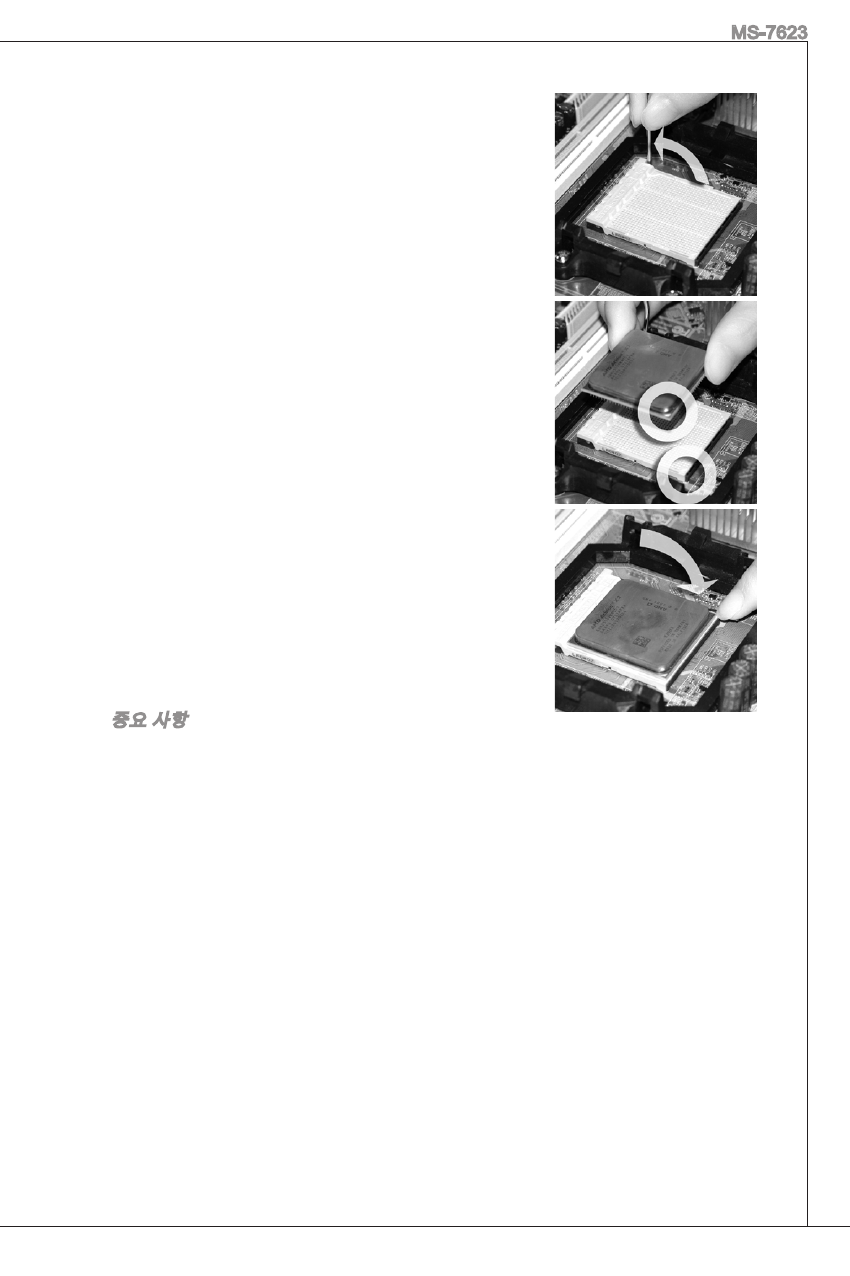

레버를 소켓에서 비스듬히 당깁니다. 레버를 90도

까지 올립니다.
CPU의 금색 화살표를 찾습니다. 금색 화살표가 그

림과 같이 가리키고 있어야 합니다. CPU는 올바른

한 쪽 방향으로만 끼워집니다.
CPU가 올바로 설치되면, 핀이 소켓에 완전히 끼

워져서 보이지 않게 됩니다. 올바른 설치 절차를

따르지 않으면 메인보드가 영구적으로 손상될 수

있습니다.
CPU를 소켓 안으로 꽉 눌러 넣고 레버를 닫습니

다. 레버를 닫는 동안 CPU가 움직일 우려가 있기

때문에, 레버를 닫을 때는 항상 손가락으로 CPU의

상단을 꽉 눌러 CPU가 소켓 안에 제대로 완전히

끼워지도록 해야 합니다.
쿨러 세트를 고정 위치에 올려 놓습니다. 먼저 클립

의 한쪽 끝을 사용하여 겁니다.
그리고 나서 클립의 다른 쪽 끝을 눌러 쿨러 세트

를 고정 위치의 상단에 고정합니다. 고정 레버를 찾

아 위로 올립니다.
레버를 아래로 눌러 고정합니다.
CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에

연결합니다.

중요 사항

이 절에 표시된 메인보드 사진은 AM3 CPU 용 쿨러 설치를 보여줄 목적으로만 사

용된 사진입니다. 메인보드의 외양은 구입한 모델에 따라 다를 수 있습니다.

안전 훅이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고

정 볼트에서 안전 훅을 분리할 때는 손가락에서 눈을 떼지 마십시오.

7.
8.

뒷면

740GM-P21 뒷면에는 다음 커넥터가 있습니다:

하드웨어 설치

이 장에서는 CPU, 메모리 모듈, 확장 카드의 설치 방법과 메인보드의 점퍼 설정 방

법을 설명합니다. 또한 마우스, 키보드 등과 같은 주변 장치의 연결 방법을 설명합

니다. 설치하는 동안, 부품을 주의해서 취급하고 설치 절차를 잘 따르십시오.
AM3의 CPU 및 쿨러 설치

CPU 설치 시 과열을 방지하는 쿨러를 상단에 연결하십시오. 한편 열이 잘 발산되

도록 히트 싱크/쿨러 팬을 설치하기 전에 서멀 페이스트를 CPU 표면에 약간 바

르십시오.
아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하십시오. 잘못 설치할 경우 CPU와

메인보드가 손상됩니다.

PS/2 마우스

PS/2 키보드 시리얼 포트

VGA 포트

USB 포트

LAN

라인 입력

라인 출력

마이크

RS 출력

CS 출력

SS 출력

주의: 3개의 오디오 잭이 있는 메인보드를 구입하면 8 채널 음향 효과를 달성하기

위해 제 7 과 8 채널은 전면 패널에서 출력해야 합니다
