35
MS-7623

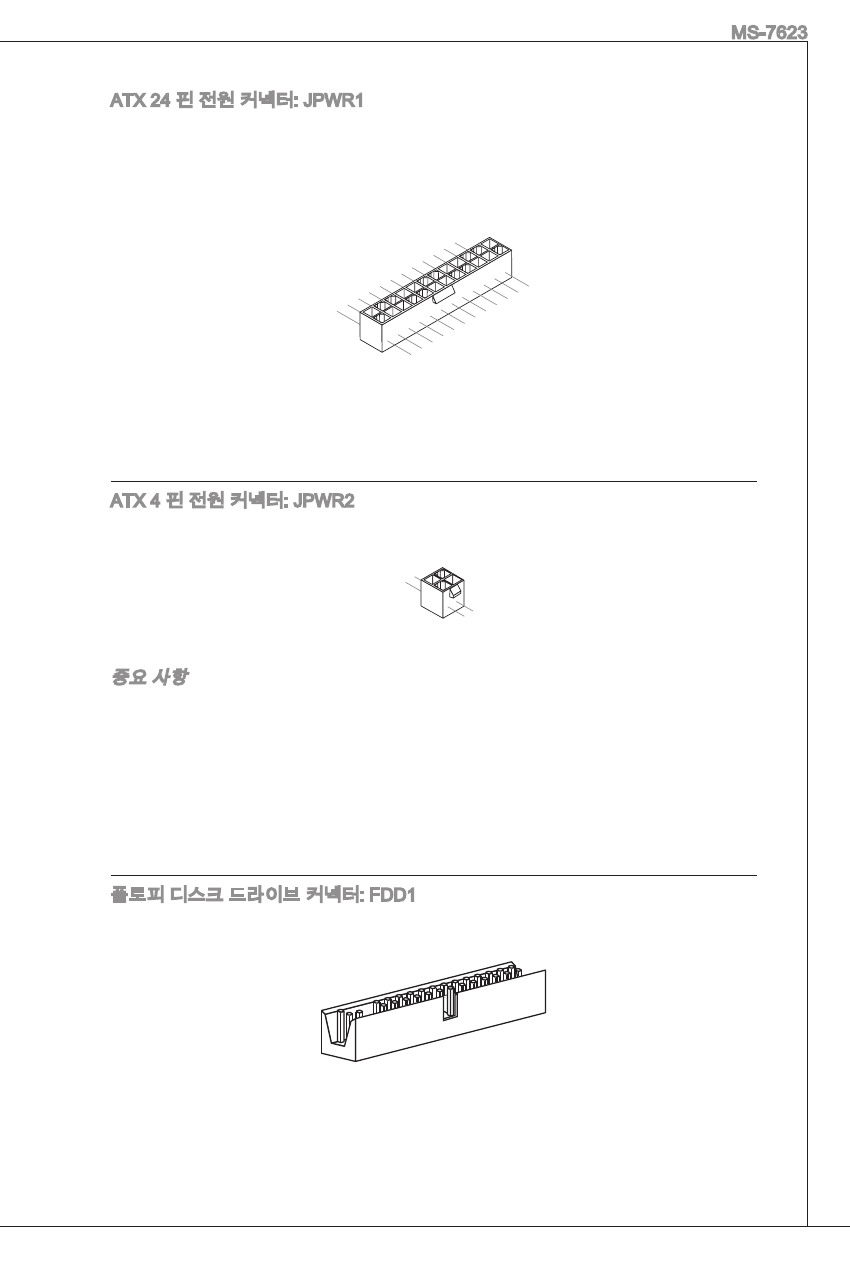

ATX 24 핀 전원 커넥터: JPWR1
이 커넥터를 사용하여 ATX 24 핀 전원 공급장치를 연결할 수 있습니다. ATX 24 핀
전원 공급장치를 연결하려면, 전원 공급장치의 플러그가 올바른 방향으로 삽입되
었는지, 핀이 정렬되었는지 확인하십시오. 그리고 나서 전원 공급 장치를 커넥터
안쪽으로 꽉 맞게 누릅니다.
13.+
3.3V
1.+3
.3V
14.-1
2V
2.+3
.3V
15.G
roun
d
3.Gro
und
16.P
S-ON
#
4.+5
V
17.G
roun
d
5.Gro
und
18.G
roun
d
6.+5
V
19.G
roun
d
7.Gro
und
22.+
5V
10.+
12V
20.R
es
8.PW
R OK
23.+
5V
11.+1
2V
21.+
5V
9.5V
SB
24.G
roun
d
12.+
3.3V
ATX 4 핀 전원 커넥터: JPWR2
이 4 핀 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.
4.+1
2V
2.Gro
und
3.+1
2V
1.Gro
und
중요 사항
모든 전원 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드의 작동이
안정적인지 확인하십시오.
시스템 안정성을 위해 350와트 이상의 전원 공급장치를 권장합니다.
플로피 디스크 드라이브 커넥터: FDD1
이 커넥터는 360 KB, 720 KB, 1.2 MB, 1.44 MB 또는 2.88 MB 플로피 디스크 드라
이브를 지원합니다.
*
*
메모리 모듈 설치
메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.
메모리 모듈을 DIMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위
의 골든 핑거가 DIMM 슬롯에 깊이 삽입될 때까지 밀어 넣습니다. 메모리 모듈
을 제대로 설치할 때 DIMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫
힙니다. 메모리 모듈이 DIMM 슬롯에 제대로 삽입되면 골든 핑거가 거의 보이
지 않습니다.
측면에서 DIMM 슬롯 클립으로 메모리 모듈을 자리에 고정하는지 수동으로
확인합니다.
1.
2.
3.
중요 사항
DDR3 메모리 모듈은 DDR2과 서로 혼용되지 않으며, DDR3 표준은 역호환이 되
지 않습니다. 항상 DDR3 DIMM 슬롯에 DDR3 메모리 모듈을 설치해야 합니다.
듀얼 채널 모드에서, 다른 채널 DIMM 슬롯에 유형과 밀도가 동일한 메모리 모듈
을 설치했는지 확인하십시오.
성공적인 시스템 부팅을 하려면, 먼저 메모리 모듈을 DIMM1에 끼우십시오.
*
*
*
노치
볼트
