CS5510/11/12/13
24 DS337F4
7. PACKAGE DIMENSIONS
INCHES MILLIMETERS
DIM MIN NOM MAX MIN NOM MAX
A 0.076 0.080 0.084 1.93 2.03 2.13
A1 0.004 0.007 0.010 0.10 0.175 0.25
b 0.013 0.016 0.020 0.33 0.406 0.51
C 0.006 0.008 0.010 0.15 0.20 0.25
D 0.206 0.208 0.210 5.23 5.28 5.33
E 0.204 0.208 0.212 5.18 5.28 5.38
e 0.040 0.050 0.060 1.02 1.27 1.52
H 0.302 0.310 0.318 7.67 7.88 8.08
L 0.019 0.025 0.030 0.48 0.64 0.76
∝
0° 4° 8° 0° 4° 8°
EIAJ PACKAGE
Controlling Dimension is Inches

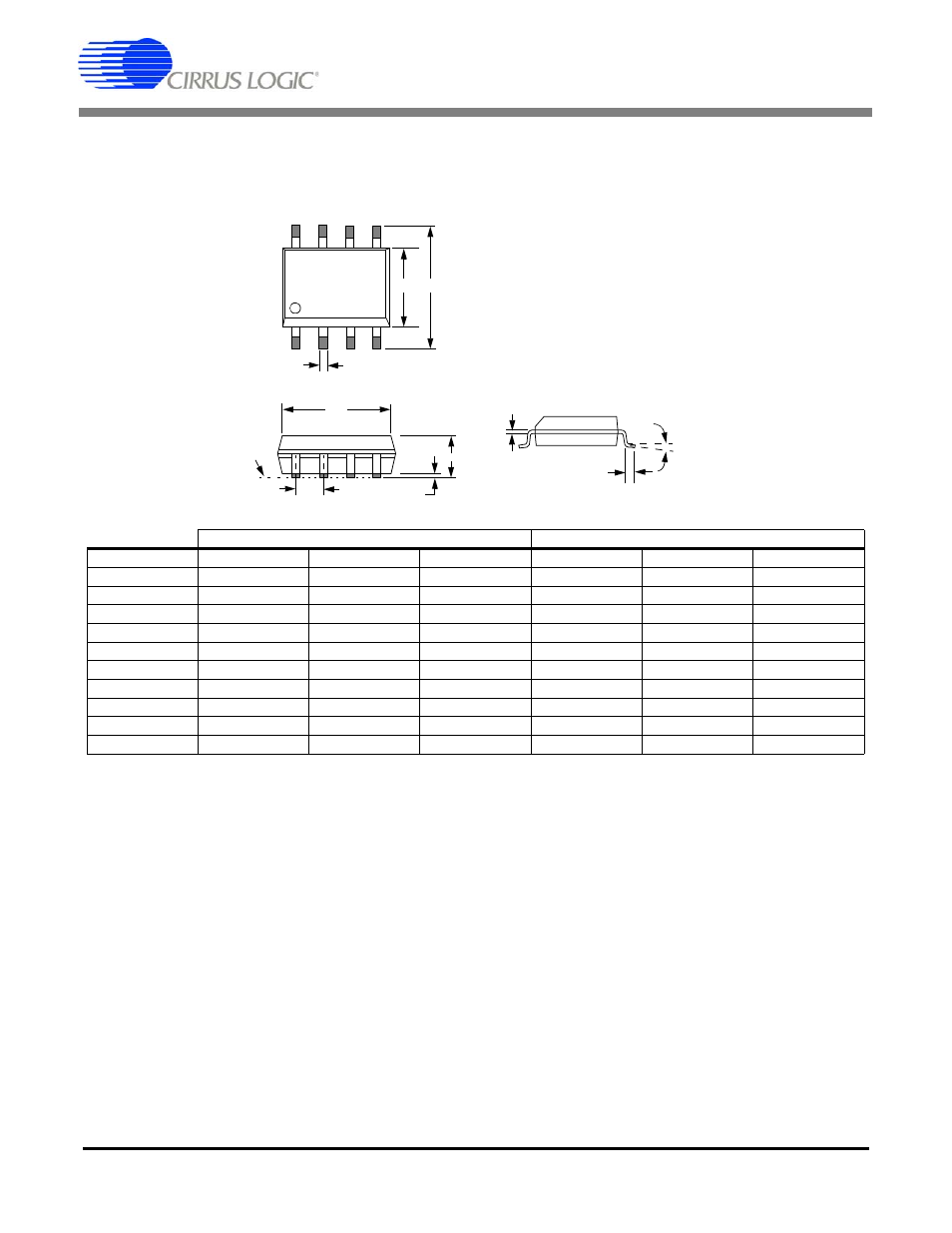

8L SOIC (208 MIL BODY) PACKAGE DRAWING
D
H E
e
b
A1
A
c
L
∝ SEATING
PLANE
1
