7. Schnittstelle
7. Schnittstelle
Versionsschlüssel für Firmware und Betriebsanleitung
Betriebsanleitung Firmware
2.1.0 1.32
Es besteht die Möglichkeit, den Controller mittels Schnittstellen (USB oder RS-232) über
den PC zu steuern und zu überwachen. Im Regel-, Mess- und Automatik-Modus kann
eine zyklische Ausgabe des aktuellen Gerätestatus ein- und ausgeschaltet werden.
Ausgabeintervall ist dabei 1 Sekunde.
7.1 USB-Schnittstelle
Über die USB-Schnittstelle wird dem PC ein virtueller ComPort bereitgestellt. Die Ansteu-
erung des Gerätes unterscheidet sich somit nicht von der Ansteuerung über RS-232.
7.2 RS-232 Schnittstelle
Zum Anschließen werden RxD, TxD und die GND Leitung benötigt. Der Anschluss erfolgt
über ein gerades Schnittstellenkabel (1:1, Stecker/Buchse)
7.3 Schnittstellenkonfiguration

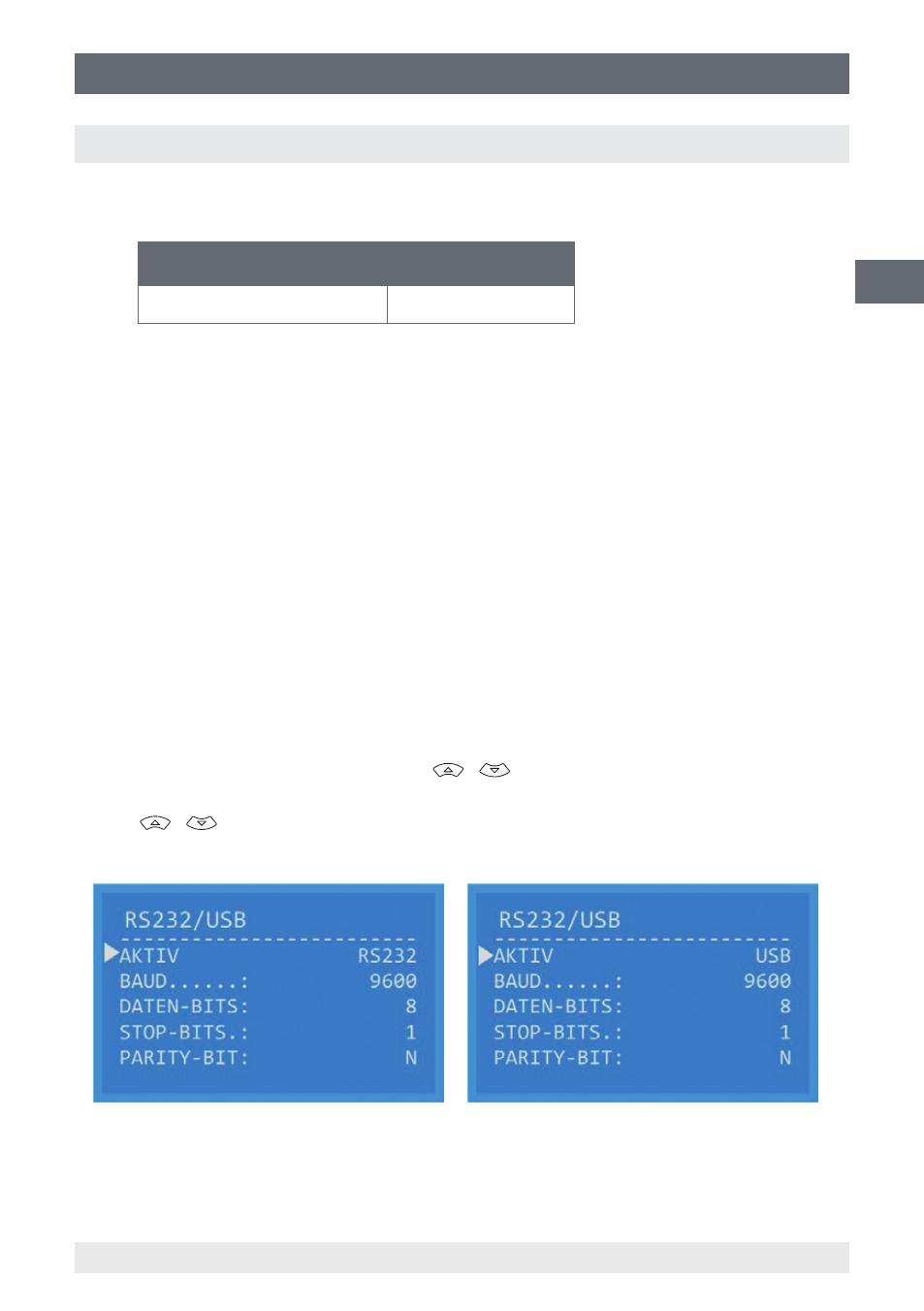

Auf die MENU-Taste drücken und mit der / -Taste so lange drücken, bis der Unter-
menüpunkt EINSTELLUNGEN erscheint und mit SELECT bestätigen. Im Untermenü
mit der / -Taste auf den Punkt RS-232/USB gehen und mit SELECT bestätigen.
Folgende Einstellungen können vorgenommen werden:
■ AKTIV: Auswahl, ob eine Schnittstelle verwendet wird und welche Schnittstelle (USB,
RS-232)
■ BAUD: Auswahl der Baudrate (1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400,
56000, 57600)
