108

WIKA manual de instrucciones, modelo CPC2000

11155094.02 07/2012 GB/D/F/E

E

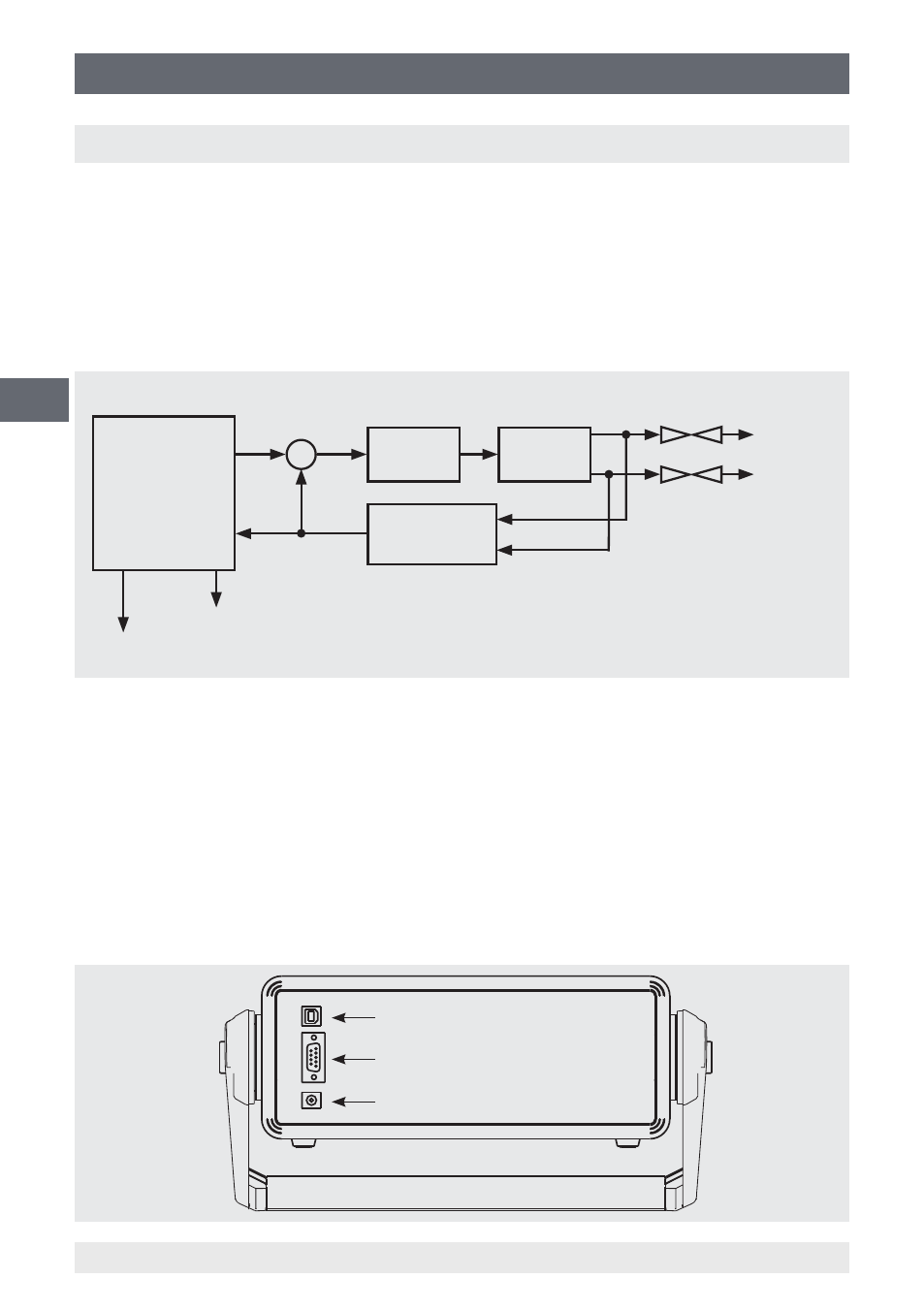

4. Diseño y función

4.

Diseño

y función

4.1 Descripción breve

El controlador de bajas presiones controlado por microprocesador CPC2000 sirve para

el fácil suministro de presiones referenciales positivas y negativas.

Medición de presión de presión positiva y negativa.

Medición de la presión diferencial.

Comprobación de fugas de una pieza de ensayo.

4.2 Volumen de suministro

Controlador portátil de bajas presiones modelo CPC2000

Fuente de alimentación

Manual de instrucciones

Certificado de calibración 3.1 según DIN EN 10204 (opcional: certificado DKD/DAkkS)

Comprobar mediante el albarán si se ha entregado la totalidad de las piezas.

4.3 Conexiones eléctricas en la parte posterior

Puerto USB

Puerto RS-232

Conexión para fuente de alimentación

Microprocesador

Comparación de

valor nominal-real

Válvulas

presión pos.

presión neg.

Puerto PC RS-232

Puerto USB

Indicación

-

+

Valor nominal

presión

Presión

Regulador

Bomba

Medida de

presión
