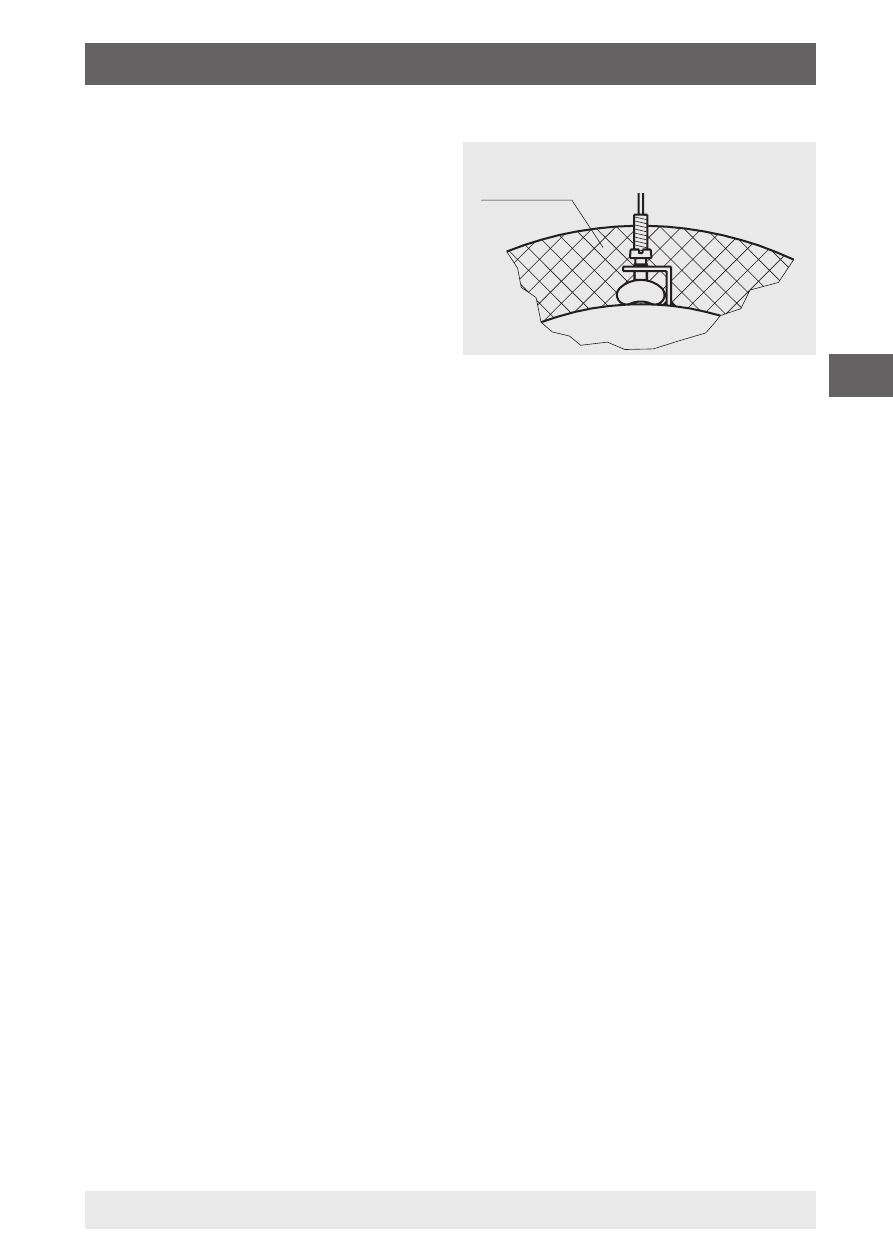

7.2 Montaje en depósitos
La geometría del sensor de
contacto está adaptada a
depósitos con diámetros exteriores
hasta 80 mm. En caso de que el
diámetro esté superior a 80 mm
en el lugar de montaje del sensor,
recomendamos la aplicación de
una pieza intermedia, ajustada
al diámetro correspondendiente y fabricada de un material de buena
conductividad térmica. El sensor de contacto puede fijarse al depósito,
por ejemplo con un soporte de ángulo en acero con tornillos de prensa.
El sensor de contacto debería tener un contacto metálico directo con
el punto de medición y estar colocada con fuerza sobre la superficie
del depósito.
En caso de que las temperaturas estén debajo de 200 °C se puede
colocar una pasta de transmisión de calor entre el sensor de contacto
y el tubo para optimizar el traspaso de calor. Para evitar errores de
disipación de calor se debe colocar un aislamiento en el punto de
medición. Este aislamiento debe presentar una resistencia suficiente
a la temperatura y no formar parte del volumen de suministro.
7. Indicaciones de montaje para sonda de ...
3107930.01
Soporte angular
Aislamiento
