7.2 Montage an Behältern
Die Geometrie des Anliegefühlers
ist abgestimmt auf Behälter-
außenradien bis 80 mm. Beträgt
an der Montagestelle des Anliege-
fühlers der Behälteraußenradius
mehr als 80 mm, empfehlen wir
das Verwenden eines auf den
jeweiligen Behälterdurchmesser
abgestimmten Zwischenteiles aus einem Material mit guter thermi-
scher Leitfähigkeit. Zum Befestigen des Anliegefühlers am Behälter
kann z. B. eine Halterung aus Winkeleisen mit Anpressschrauben
eingesetzt werden. Der Anliegefühler sollte direkten metallischen
Kontakt zur Messstelle aufweisen und fest auf der Oberfläche des
Behälters aufliegen.
Zur Optimierung des Wärmeüberganges zwischen Anliegefühler und
Behälter kann eine Wärmeleitpaste eingesetzt werden, wenn die zu
erwartenden Temperaturen unter 200 °C liegen. Eine lsolierung muss
an der Montagestelle angebracht werden, um Wärmeableitfehler zu
vermeiden. Diese lsolierung muss ausreichend temperaturbeständig
sein und gehört nicht zum Lieferumfang.

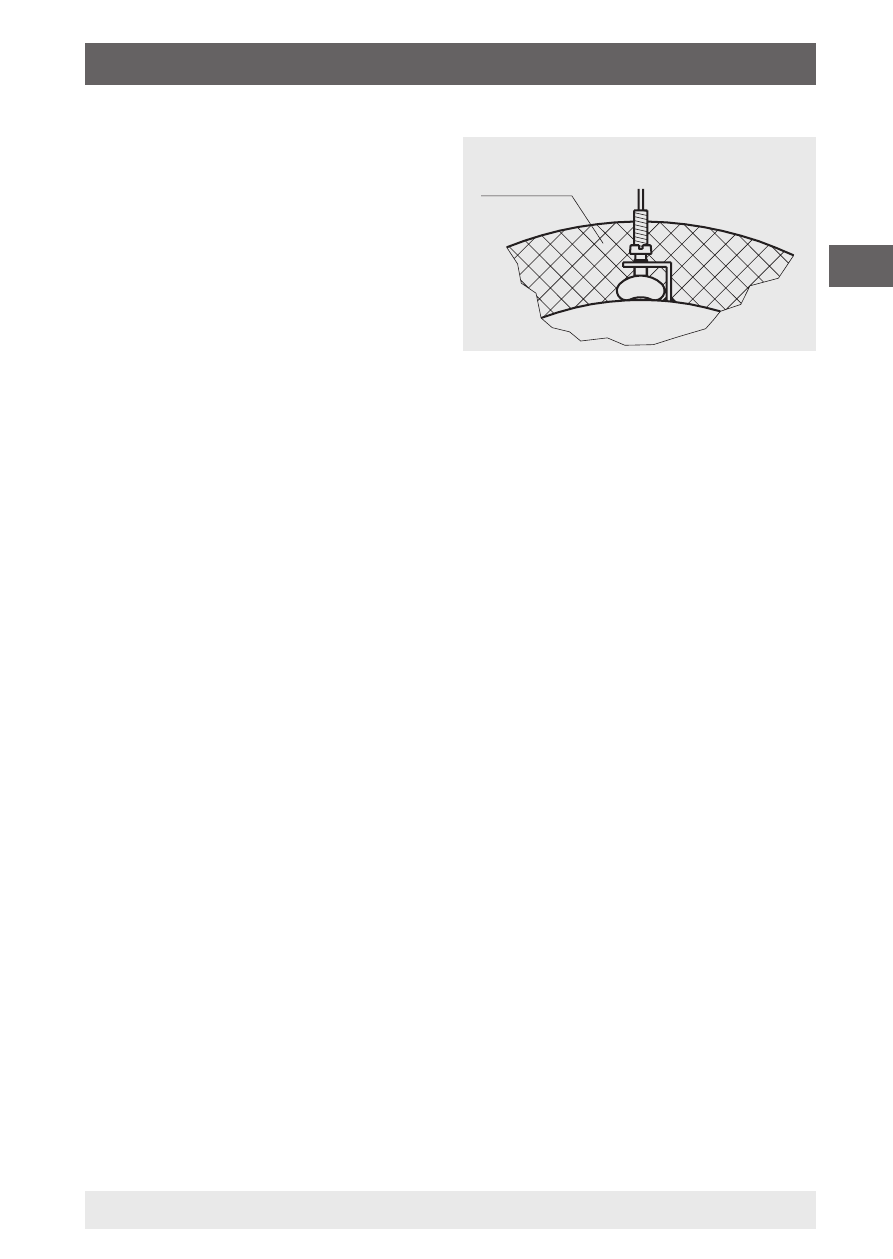

3107930.01
