D
WIKA Betriebsanleitung Typ TGT73
14028755.02 08/2012 GB/D/F/E
41
Erde, verbunden
mit Gehäuse
Klemmen 3, 4, 5 und 6:
nur für internen Gebrauch
U
B
+/Sig+
+0V/Sig-
Auswertung
(Anzeige)
Hilfsenergie
Kabeldose
Erde, verbunden
mit Gehäuse
I
out
/U
out
Klemmen 4, 5 und 6:
nur für internen Gebrauch
U
B
+/Sig+
+0V/Sig-
Auswertung
(Anzeige)
Hilfsenergie

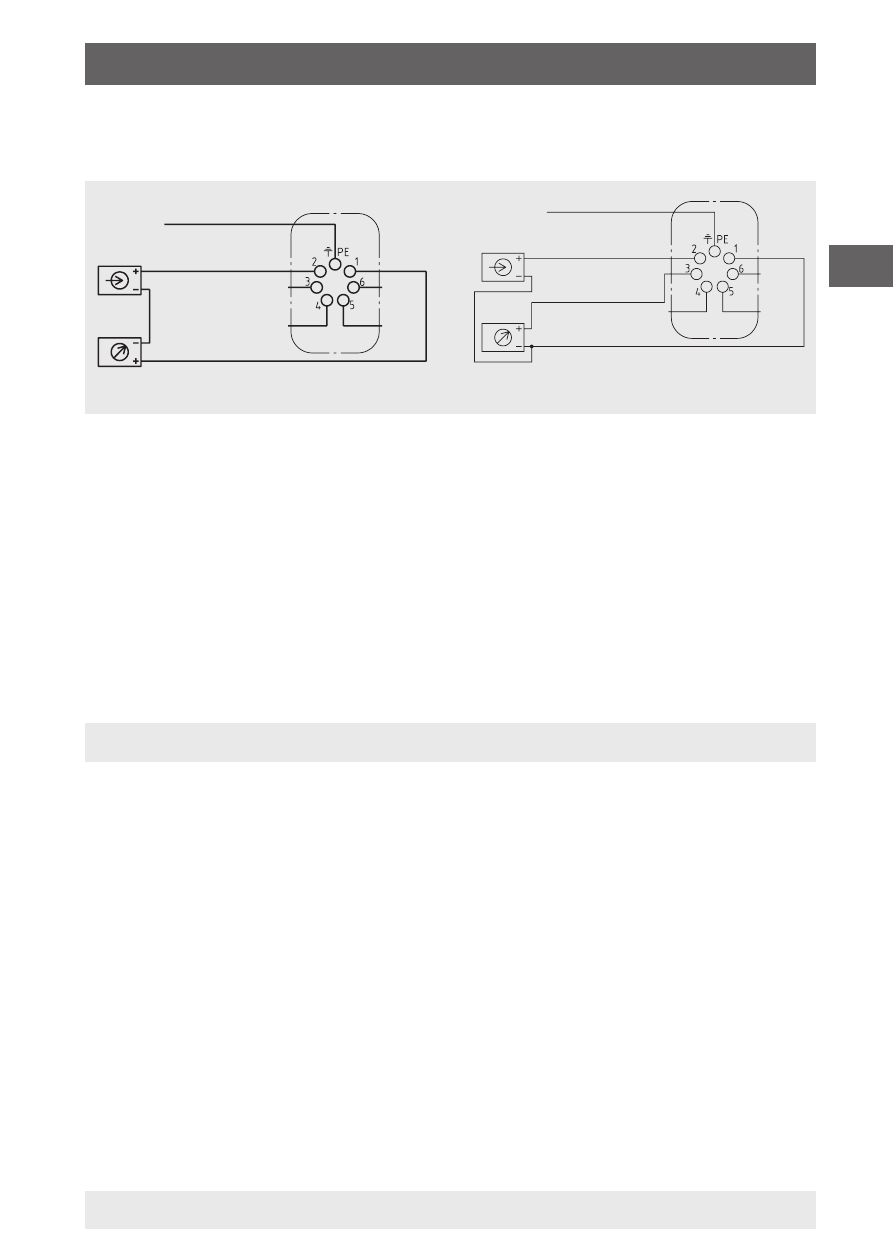

8. Elektrischer Anschluss / 9. Wartung und ...
2-Leiter-Ausführung 3-Leiter-Ausführung
z. B. 4 ... 20 mA z. B. 0 ... 10 V
Als Hilfsenergie genügt eine unstabilisierte Gleichspannung mit
einer Restwelligkeit von max. 10 % ss im Bereich der angegebenen
Hilfsenergiegrenzen. Es ist darauf zu achten, dass die angelegte
Hilfsenergie um mindestens den Betrag höher ist als die maximal
erforderliche Spannung, die an den externen Anzeige- und Auswer-
tegeräten abfällt; d. h. die am Ferngeber anliegende Spannung darf
nicht unter 12 V fallen.
9. Wartung und Reinigung
9.1 Wartung
Gasdruck-Thermometer mit Ferngeber sind wartungsfrei!
Eine Überprüfung der Anzeige sollte etwa 1 bis 2 mal pro Jahr
erfolgen. Dazu ist das Gerät vom Prozess zu trennen und mit einem
Temperaturkalibrator zu kontrollieren.
Reparaturen sind ausschließlich vom Hersteller durchzuführen.
