80 WIKA manual de instrucciones modelo TGT73

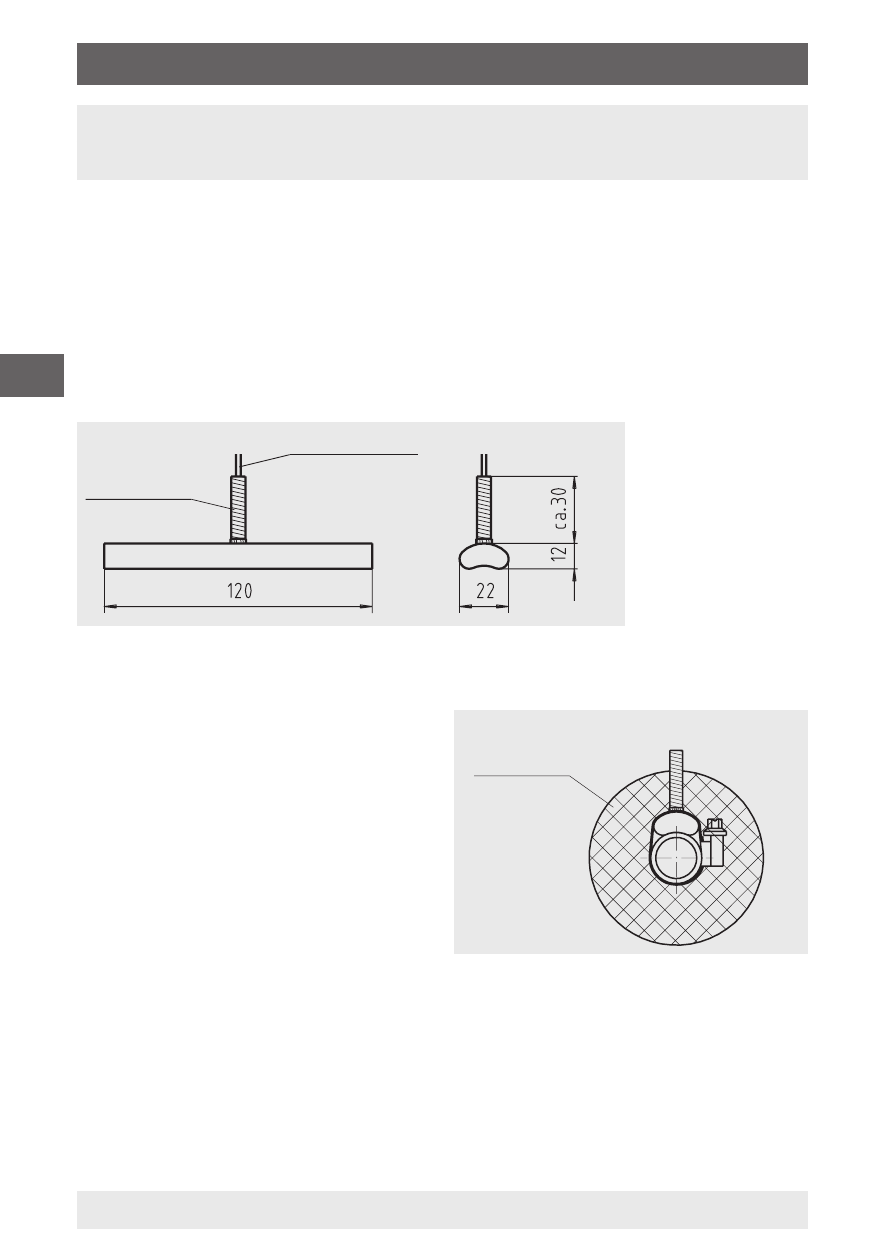

7. Indicaciones de montaje para sonda de
contacto
La sonda esta prevista para el montaje en la superficie de tubería
y depósitos. El montaje debe hacerse de modo que el sensor de
contacto esté colocado en toda su longitud sobre la superficie de
medición. La condición para obtener un resultado correcto de medición
es un buen acoplamiento térmico del sensor de contacto a la pared
exterior del tubo o del depósito, además de una disipación de calor
muy baja del punto de medición y el sensor de contacto al entorno.
3107876.01
7.1 Montaje en tubería
La geometría del sensor de
contacto está ajustada a tubos
con un diámetro exterior entre 20
y 160 mm. El sensor de contacto
debería tener un contacto metálico
directo con el punto de medición
y estar colocada con fuerza sobre
la superficie del depósito. Mientras
las temperaturas se mantienen
debajo de 200 °C se puede colocar una pasta de transmisión entre el
sensor de contacto y el tubo para optimizar el traspaso de calor. Para
evitar errores de disipación de calor se debe colocar un aislamiento
en el punto de medición. Este aislamiento debe presentar una
resistencia suficiente a la temperatura y no formar parte del volumen
de suministro.
7. Indicaciones de montaje para sonda de ...
Capilar
Protección
contra pandeo
3107922.01
Montaje con abrazaderas
Aislamiento
