D

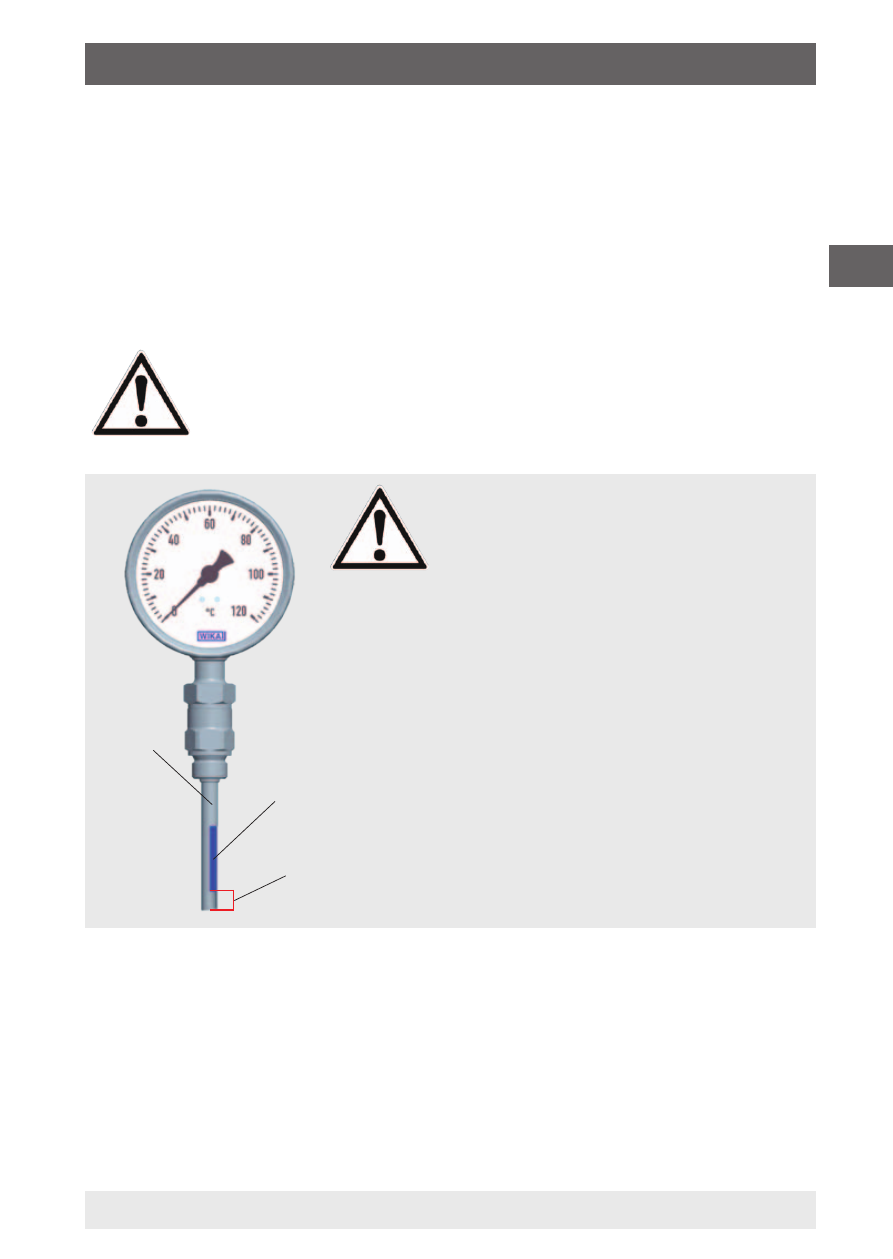

Schutzrohr
Tauchschaft
Benötigter
Sicherheitsabstand
WIKA Betriebsanleitung Typ TGT73
14028755.02 08/2012 GB/D/F/E
37
3. Anzeige positionieren, Sechskant- und Schlitzschrauben anziehen
und schließlich die Konter- oder Überwurfmutter fest anziehen.
Bei Verwendung von Schutzrohren ist möglichst durch Einfüllen eines
Wärmekontaktmittels der Wärmeübertragungswiderstand zwischen
Fühleraußenwand und Schutzrohrinnenwand zu reduzieren. Die
Arbeitstemperatur der Wärmeleitpaste beträgt -40 ... +200 °C.
WARNUNG!
Nicht in heiße Schutzrohre einfüllen. Gefahr durch heraus-
spritzendes Öl!
6. Inbetriebnahme, Betrieb
VORSICHT!
Bei der Verwendung von Schutz-
rohren beachten, dass der
Tauchschaft nicht den Boden des
Schutzrohres berührt! Durch die
unterschiedlichen Ausdehnungs-
koeffizienten der Materialen, kann
sich der Tauchschaft am Boden
des Schutzrohres verbiegen.
(Formeln zur Berechnung der
Einbaulänge l
1
siehe entsprechen-
des Schutzrohrdatenblatt)
