38 WIKA Betriebsanleitung Typ TGT73

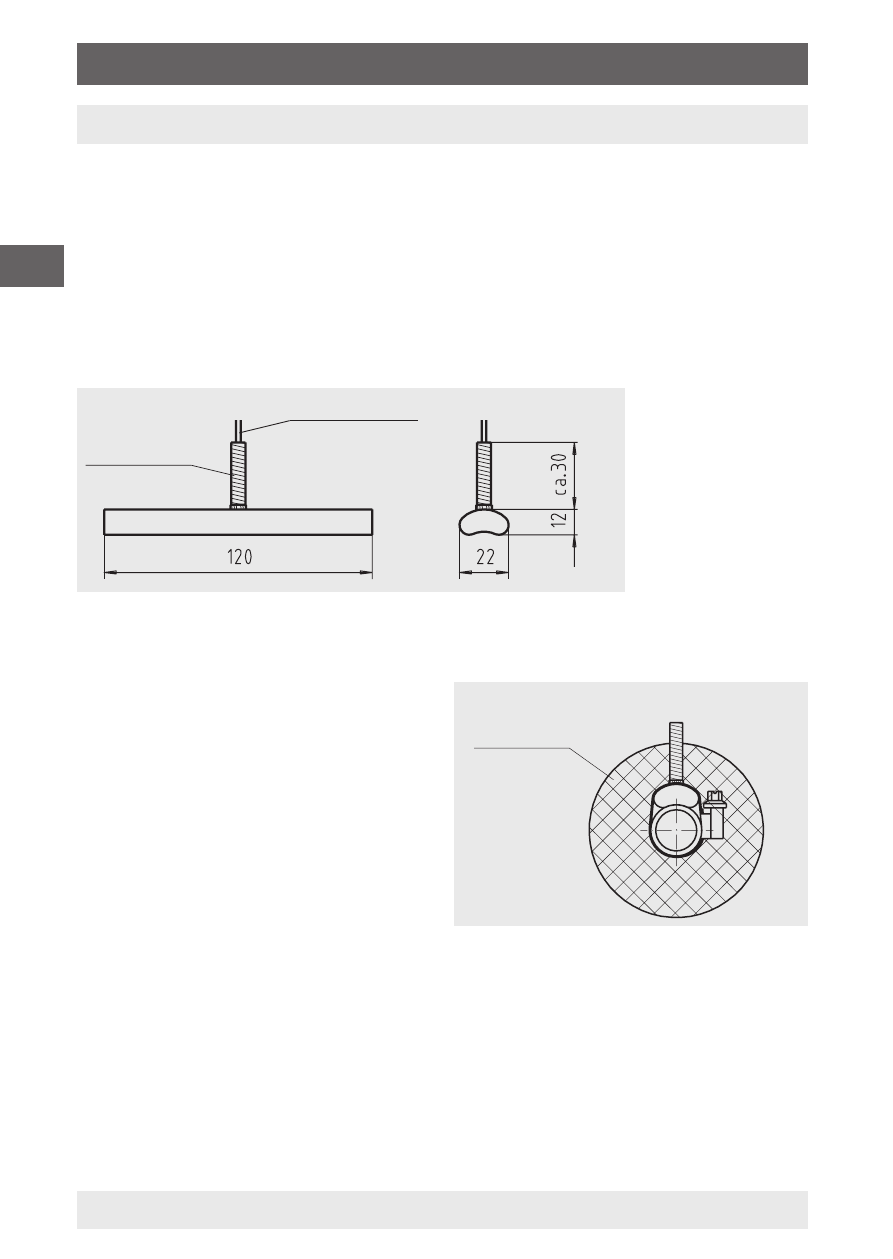

7. Montagehinweise für Anliegefühler
Der Anliegefühler ist vorgesehen zur Oberflächenmontage an
Rohren und Behältern. Die Montage ist so durchzuführen, dass der
Anliegefühler über seine gesamte Länge auf der Messstelle aufliegt.
Voraussetzung für ein einwandfreies Messergebnis ist eine gute
thermische Ankopplung des Anliegefühlers zur Rohraußenwand bzw.
Behälteraußenwand sowie eine möglichst geringe Wärmeableitung
der Messstelle und des Anliegefühlers an die Umgebung.
3107876.01
Kapillarleitung
Knickschutz
7.1 Montage an Rohren
Die Geometrie des Anliegefüh-
lers ist abgestimmt auf Rohre
mit einem Außendurchmesser
zwischen 20 und 160 mm. Zum
Befestigen des Anliegefühlers
am Rohr genügen Rohrschellen.
Der Anliegefühler sollte direk-
ten metallischen Kontakt zur
Messstelle aufweisen und fest
auf der Oberfläche des Rohres aufliegen. Sofern die zu erwarten-
den Temperaturen unter 200 °C liegen, kann zur Optimierung des
Wärmeüberganges zwischen Anliegefühler und Rohr eine Wärmeleit-
paste eingesetzt werden. Eine lsolierung muss an der Montagestelle
angebracht werden, um Wärmeableitfehler zu vermeiden. Diese
lsolierung muss ausreichend temperaturbeständig sein und gehört
nicht zum Lieferumfang.
3107922.01
Rohrschellenmontage
Isolierung
