Requerimientos en el lugar de instalación
Si el tubo que conecta al aparato de medición no fuera suficientemente
estable para asegurar una conexión exenta de vibraciones, se debería
efectuar la sujeción mediante un soporte de aparatos de medición (si es
necesario, mediante un tubo capilar flexible). En el caso de no poder evitar
las vibraciones mediante las instalaciones apropiadas, debe instalarse
instrumentos con relleno de líquido. Se debe proteger los aparatos contra
contaminación y fuertes oscilaciones de la temperatura ambiente.
Instalación
■ Posición nominal según EN 837-1 / 9.6.7 ilustr 9: 90° ( ⊥ )
■ Conexión radial o en el lado posterior
■ ¡No exponer los instrumentos a irradiación solar directa durante el
funcionamiento para evitar un calentamiento adicional!
Grupos de medición

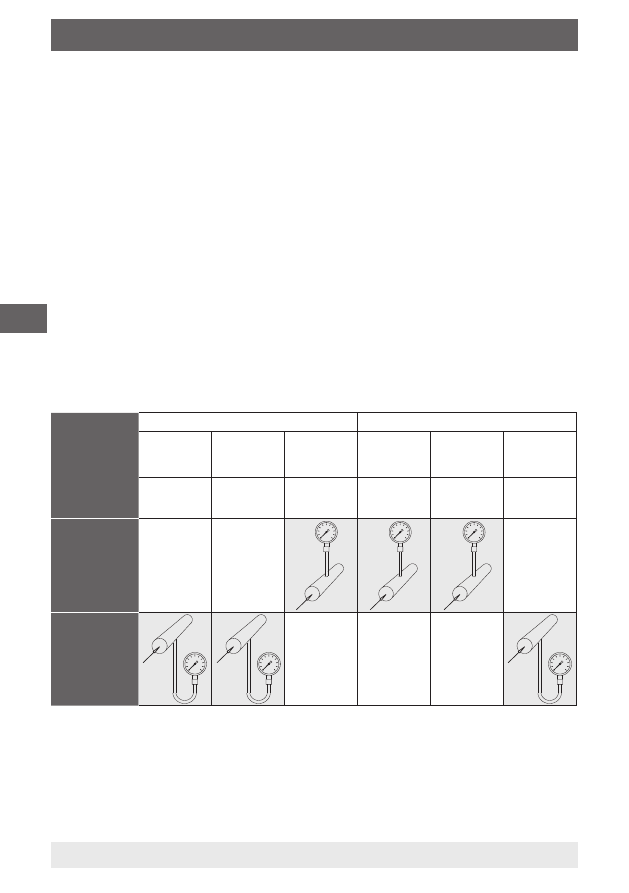

Grupos de medición probados para los varios tipos de sustancias a medir.
7. Puesta en servicio, funcionamiento
Las temperaturas ambiente y de funcionamiento permitidas
Se debe efectuar la instalación del manómetro de tal forma, que no se
excedan los límites de la temperatura ambiente ni la del material de medición,
incluyendo la influencia de convección y la radiación térmica. Debe tenerse en
cuenta la influencia de la temperatura en la precisión de indicación.
Sustancias a medir líquidas Sustancias a medir gaseosas
Llenado de
la línea de
medición
Líquido
Parcialmente
desgasifi-
cante
Comple-
tamente
evaporado
Gaseoso
Parcialmente
condesado
(húmedo)
Completa-
mente con-
densado
Ejemplos Condensado Líquidos de
ebullición
"Gases
líquidos"
Aire seco
Aire húmedo,
gases de
combustión
Vapor de agua
Manómetro
por encima
de la
conexión del
proceso
Manómetro
por debajo de
la conexión
del proceso
