WIKA mode d‘emploi types PGS10, PGS11 et PGS21 45
7. Mise en service, exploitation
Raccordement mécanique
Conformément aux règles techniques générales pour les manomètres
(par exemple EN 837-2 Recommandations sur le choix et l‘installation des
manomètres).
Si le manomètre est placé à un niveau inférieur à celui du raccord de la
prise de pression, la conduite de mesure doit être bien nettoyée avant le
montage afin d'éliminer les corps étrangers.
Lors du vissage des appareils, la force nécessaire ne doit pas être
appliquée sur le boîtier ou la prise câblée, mais seulement sur les surfaces
prévues à l'aide d'un outil approprié sur le carré du raccord.
6. Transport, emballage ... / 7. Mise en service, exploitation

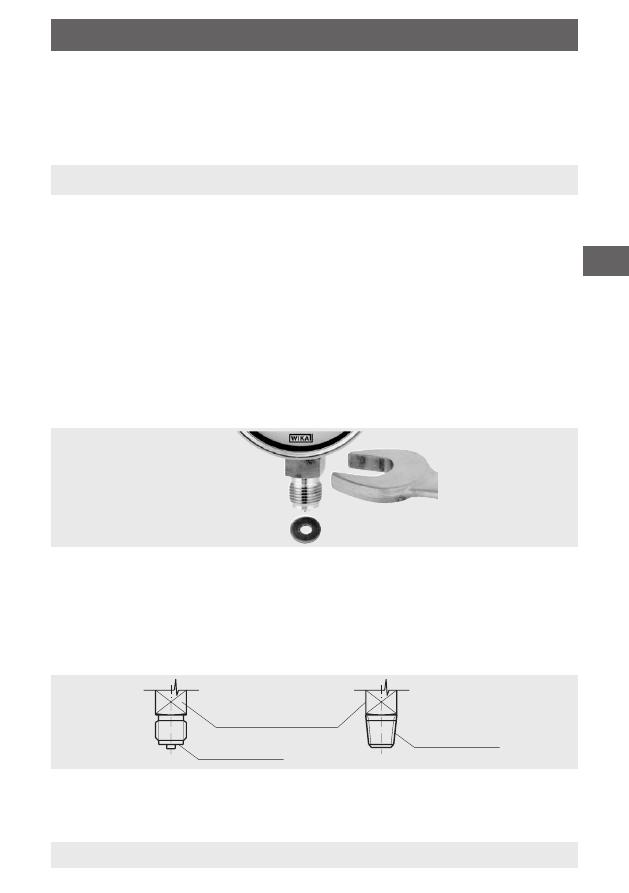

Montage avec clй
а fourche
Pour assurer l’étanchéité du raccord avec filetage cylindrique du
manomètre sur la surface d‘étanchéité  il faut utiliser des joints plats,
des joints forme lentille ou les joints à écrasement WIKA. Pour les filetages
coniques (par exemple filetage NPT) l‘étanchéité sur le filetage  se fait
en utilisant en plus un matériau d‘étanchéité comme par exemple la bande
PTFE (selon EN 837-2).
Le couple de serrage dépend du joint utilisé. Afin de positionner l‘appareil
de mesure de façon à ce qu‘il soit facilement lisible, il est recommandé
d‘utiliser un manchon de serrage ou un écrou-chapeau.
Clef plate
Surface d‘étanchéité 
Etanchéité
sur filetage 
6.3 Stockage
Conditions admissibles sur le lieu de stockage
Température de stockage : -20 ... +70 °C
11581752.02 09/2013 GB/D/F/E
F
