59 WIKA manual de instrucciones modelos PGS10, PGS11 y PGS21

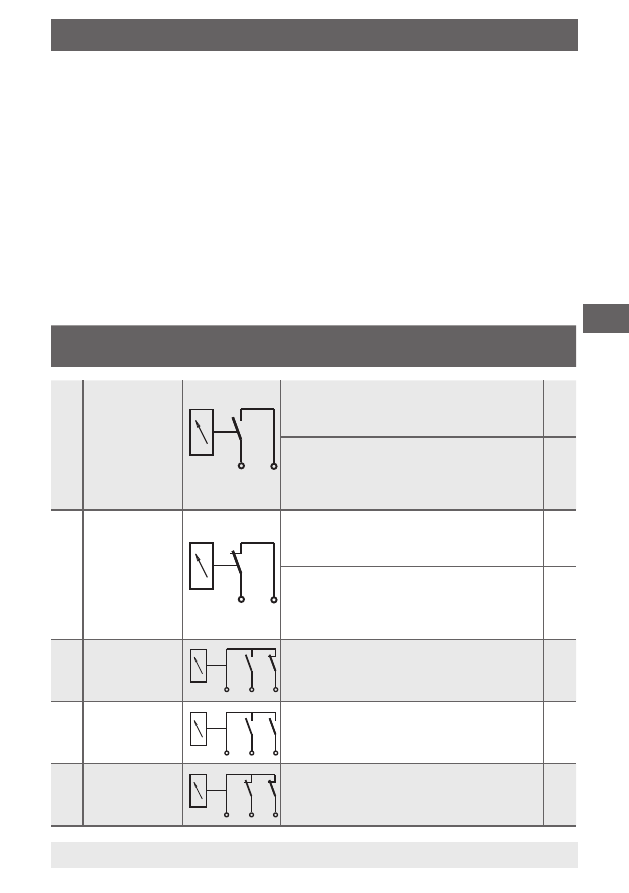

5. Contactos eléctricos
Ci-
fra
Denomina-
ción
Símbolo Función de conmutación /
dirección de ajuste
Có-
digo
1 Contacto
normalmente
abierto
(NO)
El contacto se cierra cuando aumenta la
presión o cuando el indicador se mueve en
el sentido de las agujas del reloj (estándar)
1
El contacto se abre cuando se reduce la
presión o cuando el indicador se mueve
en el sentido contrario de las agujas del
reloj (estándar)
5
2 Contacto
normalmente
cerrado
(NC)
El contacto se abre cuando aumenta la
presión o cuando el indicador se mueve en
el sentido de las agujas del reloj (estándar)
2
El contacto se cierra cuando se reduce la
presión o cuando el indicador se mueve
en el sentido contrario de las agujas del
reloj (estándar)
4
12 Contacto normal-
mente abierto/
cerrado
(NO-NC)
Véase la función de conmutación o la
dirección de ajuste del contacto individual
11 Contacto normal-
mente abierto/
abierto
(NO-NO)
Véase la función de conmutación o la
dirección de ajuste del contacto individual
22 Contacto normal-
mente cerrado/
cerrado
(NC-NC)
Véase la función de conmutación o la
dirección de ajuste del contacto individual
Contacto de acción magnética
(contacto normalmente cerrado o contacto normalmente abierto)
Los instrumentos se entregan con un contacto individual o doble (contacto
normalmente cerrado o abierto).
En el contacto normalmente cerrado, la laminilla de contacto tiene contacto
con el contacto de alarma y el arrastrador montado en el indicador separa esta
laminilla del contacto cuando aumenta la presión. Se interrumpe el circuito
eléctrico.
En el contacto normalmente abierto, la laminilla de contacto sigue el indicador
hasta alcanzar el contacto de alarma. Cuando se supera el contacto de alarma,
la laminilla de contacto tiene contacto y el circuito eléctrico está cerrado.
La respectiva función de conmutación del contacto está indicado por el número
1, 2, 12, 11 ó 22.
