WIKA mode d‘emploi types PGS10, PGS11 et PGS21 46
Exigences particulières sur le point de montage
Si la conduite à l‘appareil de mesure n‘est pas suffisamment stable pour
un montage sans vibrations il faut prévoir la fixation par l‘intermédiaire
d‘un support d‘appareil de mesure (et éventuellement par un capillaire
flexible). S‘il n‘est pas possible de supprimer les vibrations par un montage
approprié, il faut utiliser des manomètres à remplissage de liquide. Les
instruments doivent être protégés contre un encrassement important et
contre les fluctuations de la température ambiante.
Installation
■ Position de base selon EN 837-1 / 9.6.7. image 9: 90° ( ⊥ )
■ Raccord process vertical ou arrière !
■ Les instruments ne doivent pas être exposés directement aux rayons
solaires en cours d’utilisation pour ne pas provoquer d’échauffement
additionnel !
Installation sur le point de mesure

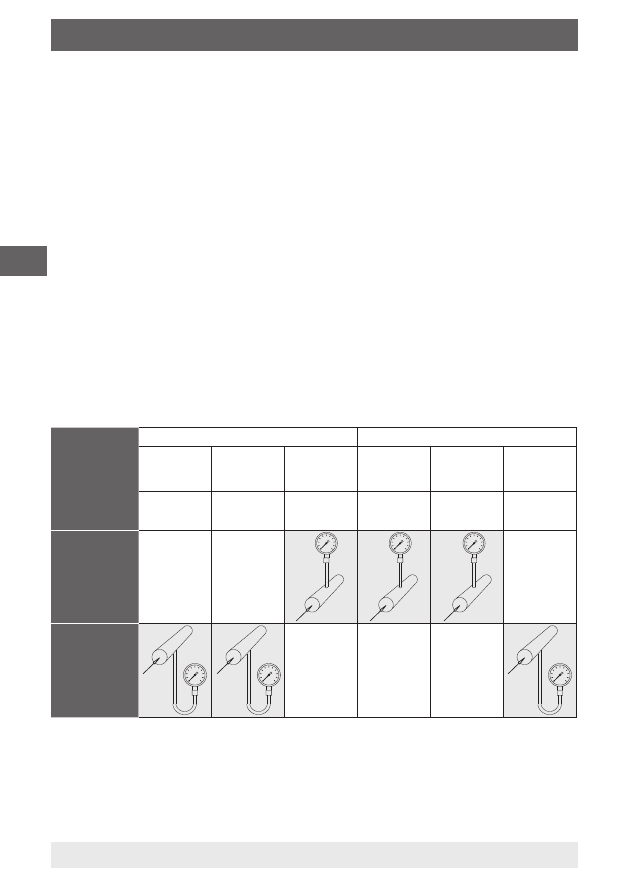

Types d’installations éprouvés selon différents fluides.
7. Mise en service, exploitation
Températures ambiantes et de service autorisées
Le montage du manomètre est à réaliser de façon que la température de
service autorisée (ambiante et fluide à mesurer), même sous l‘influence
de la chaleur de convection et de radiation, ne doit pas être dépassée en
augmentation ou en diminution. Il faut prendre en considération l‘influence
de la température pour la précision de la pression indiquée.
Fluides liquides Fluides gazeux
Remplissage
de la conduite
de mesure
liquides
en partie
gazeux
comp-
lètement
évaporés
fluide
gazeux
en partie
condensés
(humides)
entièrement
condensé
Exemples condensat
liquides en
ébullition
"gaz liquides" air sec
air humide,
gaz de
combustion
vapeur d‘eau
Manomètre
au-dessus
du point de
mesure
Manomètre
au-dessous
du point de
mesure
