WIKA Betriebsanleitung Typen PGS10, PGS11 und PGS21
Anforderungen an die Einbaustelle
Ist die Leitung zum Messgerät für eine erschütterungsfreie Anbringung nicht
stabil genug, sollte (evtl. über eine flexible Kapillarleitung) die Befestigung
mittels Messgerätehalterung erfolgen. Können Erschütterungen nicht durch
geeignete Installationen vermieden werden, sollten Geräte mit Flüssigkeits-
füllung eingesetzt werden. Die Geräte sind vor grober Verschmutzung und
starken Schwankungen der Umgebungstemperatur zu schützen.
Installation
■
Nennlage nach EN 837-1 / 9.6.7 Bild 9: 90° ( ⊥ )
■
Prozessanschluss unten bzw. rückseitig!
■
Um zusätzliche Aufheizung zu vermeiden, dürfen die Geräte im Betrieb
keiner direkten Sonneneinstrahlung ausgesetzt werden!

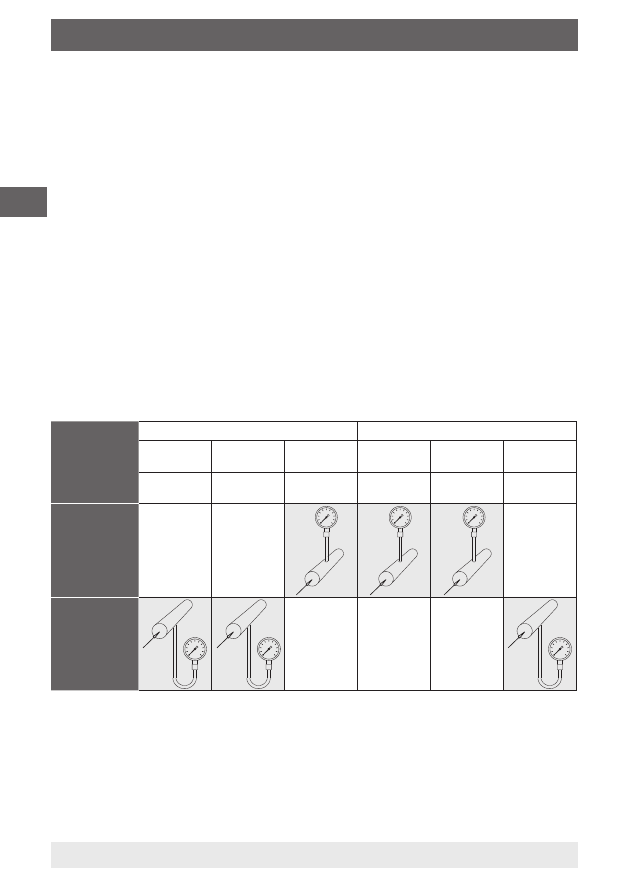

Messanordnungen
Bewährte Messanordnungen für verschiedene Messstoffarten.
7. Inbetriebnahme, Betrieb
Zulässige Umgebungs- und Betriebstemperaturen
Die Anbringung des Druckmessgerätes ist so auszuführen, dass die
zulässigen Umgebungs- und Messstofftemperaturgrenzen, auch unter
Berücksichtigung des Einflusses von Konvektion und Wärmestrahlung,
weder unter- noch überschritten werden. Der Temperatureinfluss auf die
Anzeigegenauigkeit ist zu beachten.
flüssige Messstoffe
gasförmige Messstoffe
Füllung der
Messleitung
flüssig
zum Teil
ausgasend
vollständig
verdampft
gasförmig
z. T. konden-
siert feucht)
vollständig
kondensiert
Beispiele
Kondensat
siedende
Flüssigkeiten „Flüssiggase“ trockene Luft
feuchte Luft,
Rauchgase
Wasserdampf
Druck-
messgerät
oberhalb des
Entnahme-
stutzens
Druck-
messgerät
unterhalb des
Entnahme-
stutzens
11581752.02 09/2013 GB/D/F/E
D
