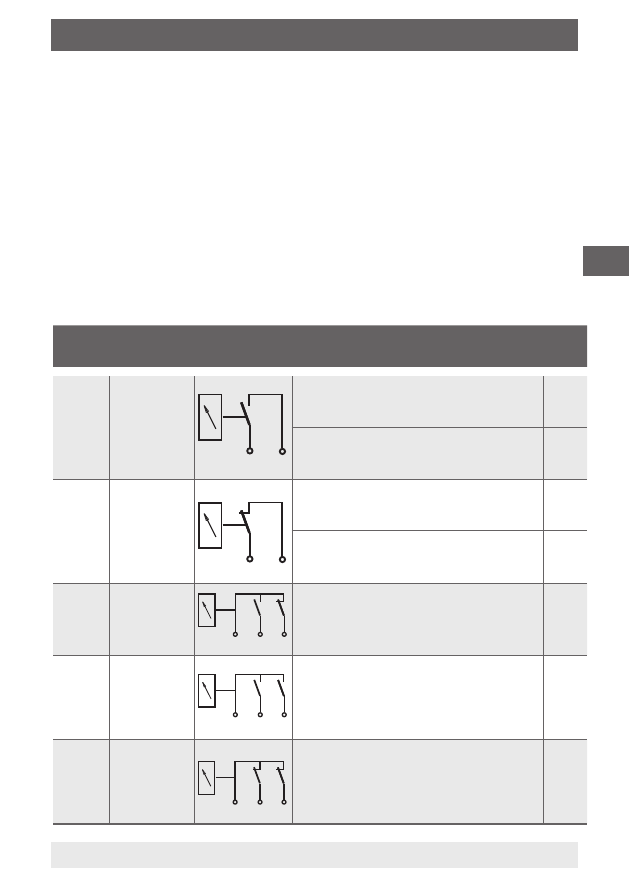

5. Contacts électriques
Chiffre Désigna-
tion
Symbole Fonction de commutation / sens
de réglage
Code
1 Contact à
fermeture
(NO)
Le contact se ferme lorsque à pression croissante
le point de seuil réglé est dépassé. (Rotation dans
le sens des aiguilles d’une montre) (standard)
1
Le contact s’ouvre à pression décroissante lorsque
l’aiguille indique une pression inférieure à celle
du seuil réglé (rotation dans le sens inverse des
aiguilles d’une montre)
5
2 Contact à
ouverture
(NC)
Le contact s’ouvre lorsque à pression croissante le
point de seuil réglé est dépassé. (Rotation dans le
sens des aiguilles d’une montre) (standard)
2
Le contact se ferme à pression décroissante
lorsque l’aiguille indique une pression inférieure à
celle du seuil réglé (rotation dans le sens inverse
des aiguilles d’une montre)
4
12
Contact à
fermeture /
ouverture
(NO-NC)
Voir la fonction de commutation ou
le sens de réglage pour le contact
individuel
11
Contact à
fermeture-
contact à
fermeture
(NO-NO)
Voir la fonction de commutation ou
le sens de réglage pour le contact
individuel
22
Contact à
ouverture
- contact à
ouverture
(NC-NC)
Voir la fonction de commutation ou
le sens de réglage pour le contact
individuel
Contact électrique sec à aimant (contact à ouverture ou contact à
fermeture)
Les appareils sont livrés avec un simple contact ou un double contact
(contact à ouverture ou contact à fermeture).
Pour un contact à ouverture, au repos la lamelle de contact du seuil d‘alarme
est active. Le circuit électrique est fermé à pression croissante lorsque l’aiguille
atteint le point de seuil, cette dernière entraine avec elle la lamelle de contact. Le
contact est interrompu.
Le circuit électrique est ouvert pour un contact à fermeture, la lamelle de contact
suit l‘aiguille jusqu‘à ce que seuil d‘alarme soit atteint. Lorsque le seuil d‘alarme
est atteint, la lamelle de contact est active et le circuit électrique est fermé.
La fonction de commutation du seuil est indiquée par le chiffre d'identification
1, 2, 12, 11 ou 22.
