WIKA mode d‘emploi types PGS10, PGS11 et PGS21 44
5. Contacts électriques / 6. Transport, emballage ...

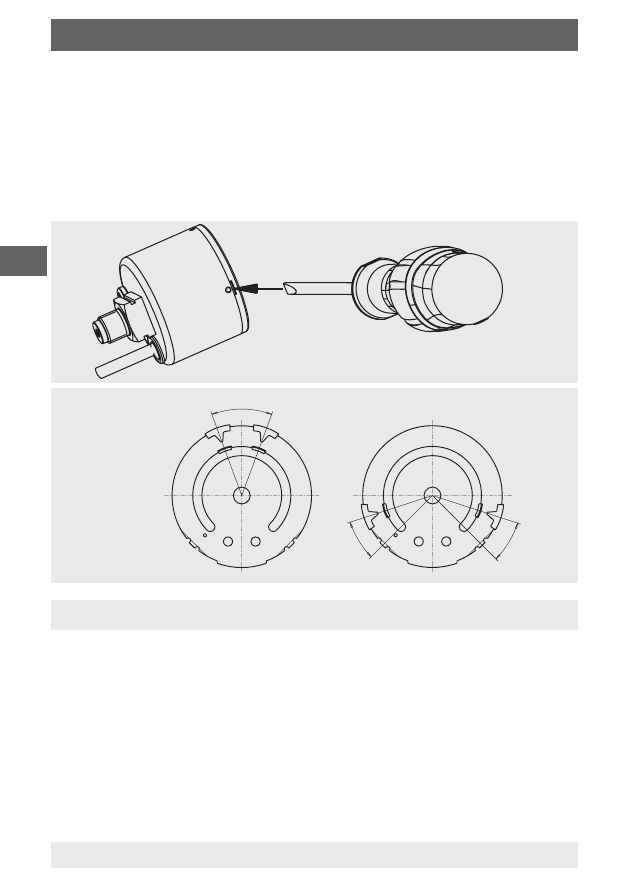

Réglage des points de commutation (types PGS10 et PGS11)
Pour le réglage du point de commutation, desserrer avec précaution le
voyant à l'aide d'un tournevis. Le point de seuil (l‘indicateur de marque
rouge) peut être ensuite réglé manuellement à la position souhaitée. Il peut
être réglé entre 10 % et 90 % de valeur finale de l'échelle.
Ensuite remonter le voyant en le clipsant sur le boîtier.
15 % de fin d‘échelle
10 % de fin
d‘échelle
31023461.01
6. Transport, emballage et stockage
6.1 Transport
Vérifier s‘il existe des dégâts sur l‘appareil liés au transport. Communiquer
immédiatement les dégâts constatés.
6.2 Emballage
N‘enlever l‘emballage qu‘avant le montage.
Conserver l‘emballage, celui-ci offre, lors d‘un transport, une protection
optimale (par ex. changement de lieu d‘utilisation, renvoi pour réparation).
Capacité de
réglage des
contacts
La modification du point de commutation des dispositifs homologués
VdS par le client entraîne une perte de l‘homologation VdS.
10 % de
fin
d‘échelle
