95 WIKA manual de instrucciones transmisores de presión, modelo S-11
E
14043046.01 06/2012 GB/D/F/E
7. Ajuste de punto cero y span
7. Ajuste de punto cero y span
Solo utilizar el potenciómetro para ajustar el span si se dispone de un equipo de calibración
con una precisión mejor que el triple de la precisión del transmisor de presión.

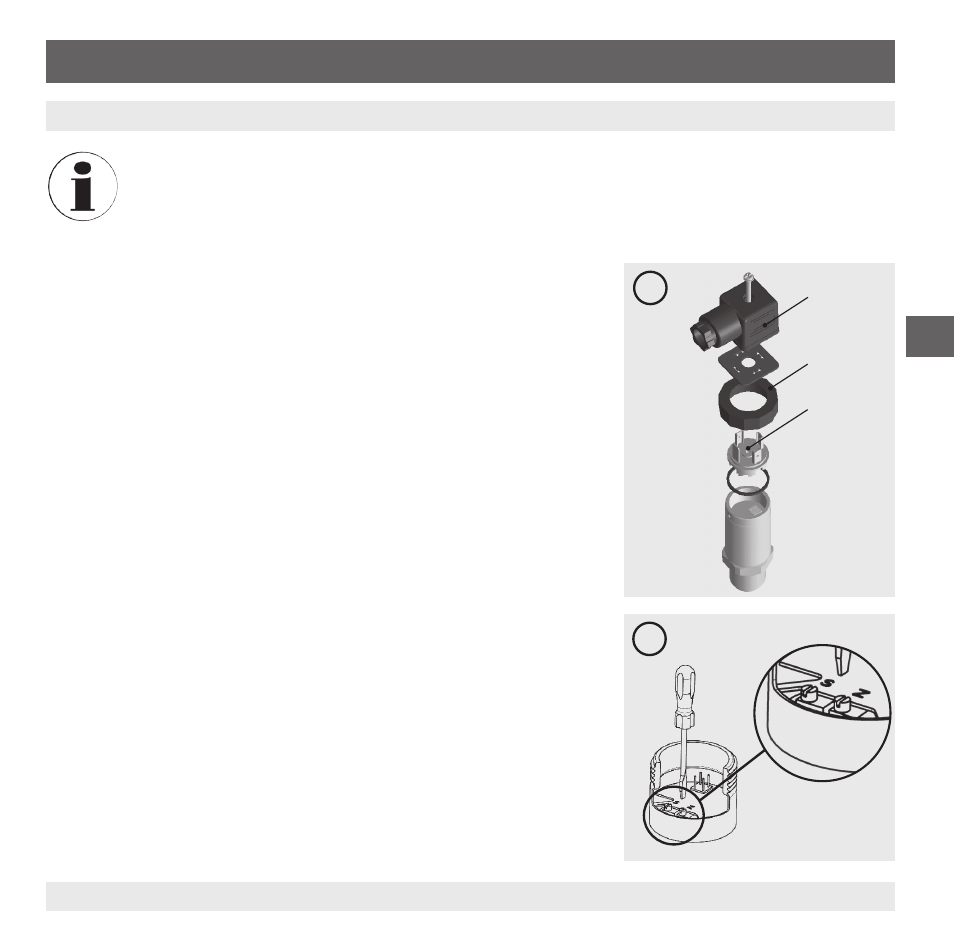

7.1 Preparación (Illustración A)
Para acceder a los potenciómetros, abrir el instrumento como sigue:
■ Desconectar la conexión eléctrica  del instrumento
■ Soltar  el anillo roscado.
■ Retire con cuidado el conector  desde el instrumento
■ Conectar el conector  a la alimentación auxiliar y a una unidad
indicadora (p. ej. un amperímetro, un voltímetro) según el esque-
ma de conexión.
7.2 Ajuste de punto cero (ílustración B)
■ Alcanzar el valor inicial del rango de medida
■ Ajustar mediante el potenciómetro "Z" la señal mínima de salida
(p. ej. 4 mA).
7.3 Ajuste span (ilustración B)
■ Alcanzar el valor final del rango de medida
■ Acerca de los potenciómetro "S" ajustar la potencia máxima (p.
ej. 20 mA)
■ Comprobar el punto cero y volver a ajustar en caso de desvia-
ción.
■ Repetir el proceso hasta que el punto cero y el span estén correc-
tamente ajustados.



A
B
