44 WIKA Betriebsanleitung Druckmessumformer, Typ S-11
D
14043046.01 06/2012 GB/D/F/E
6. Inbetriebnahme, Betrieb

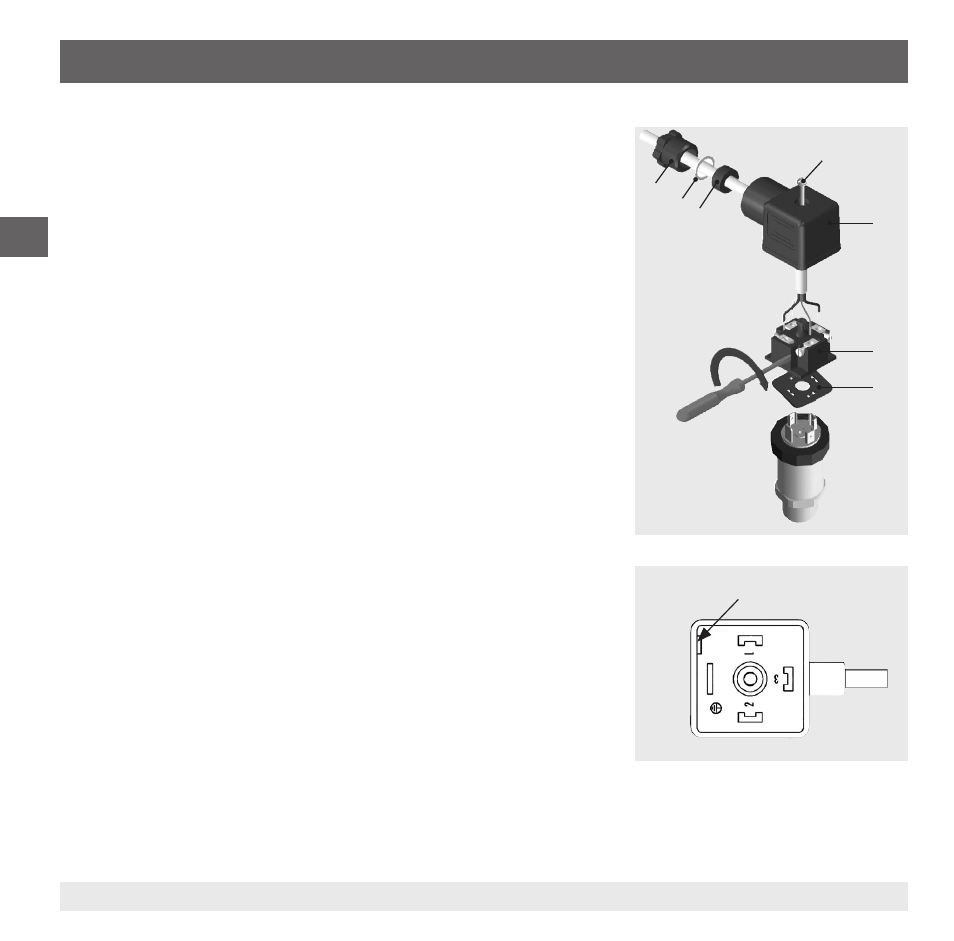

Montage Winkelstecker DIN 175301-803
1. Die Schraube  lösen.
2. Die Kabelverschraubung  lösen.
3. Die Winkeldose  +  vom Gerät abziehen.
4. Über die Montageöffnung  den Klemmblock  aus dem
Gehäuse  hebeln.
5. Das Kabel mit passendem Leitungsaußendurchmesser (siehe
„Anschlussschemen“) durch Kabelverschraubung  , Ring  ,
Dichtung  und das Gehäuse  schieben.
6. Die Kabelenden entsprechend der Belegung in den
Anschlussklemmen des Klemmblocks  anschließen
(Belegung siehe „Anschlussschemen“).
7. Den Klemmblock  in das Gehäuse  drücken.
8. Das Kabel über die Kabelverschraubung  verschrauben.
Darauf achten, dass die Kabelverschraubung und Dichtung
unbeschädigt ist und korrekt sitzt, um die Schutzart zu
gewährleisten.
9. Die quadratische Flachdichtung  über die Anschlusspins des
Druckmessumformers legen.
10. Die montiere Winkeldose  +  auf die Anschlusspins des
Druckmessumformers schieben.
11. Über die Schraube  die Winkeldose am Druckmessumformer
handfest verschrauben.

Montageöffnung







