67 WIKA Mode d‘emploi transmetteur de pression, type S-11
F
14043046.01 06/2012 GB/D/F/E
Connecteur M12 x 1 (4-plots)
2 fils 3 fils
U
+
1 1
U
-
3 3
S
+
- 4
Sortie de câble, non blindé
2 fils 3 fils
U
+
marron marron
U- vert vert
S
+
- blanc
Section du câble 3 x 0,5 mm 2
Diamètre de câble 6,8 mm
Longueurs de câble 1,5 m, 3 m, 3 m, 10 m, 15 m
Connecteur coudé DIN 175301-803 A
2 fils 3 fils
U
+
1 1
U- 2 2
S
+
- 3
Section du fil max. 1,5 mm 2
Diamètre de câble 6 ... 8 mm
6. Mise en service, exploitation
6.2 Montage électrique
■ L'instrument doit être mis à la terre à l'aide du branchement de process.
■ Pour instruments avec du sortie tension, utiliser un câble blindé, et, si les câbles sont plus longues
que 30 m ou sortent le bâtiment, mettre le blindage à la terre sur au moins une extrémité du câble.
■ En Amérique du Nord, utiliser l'instrument effectué sur "circuits classe 2" ou des "unités de
puissance classe 2" conformément au CEC (Canadian Electrical Code) ou NEC (National Electrical
Code).
■ Choisir un diamètre de câble qui correspond au presse étoupe. Assurez-vous que le passe-câble de
la prise montée est bien serré et que les joints sont bien présents et intacts. Serrer la liaison filetée et
vérifier que le joint est bien fixé pour que l'ensemble soit bien serré.
■ Protéger les départs de câble contre la pénétration d'humidité.

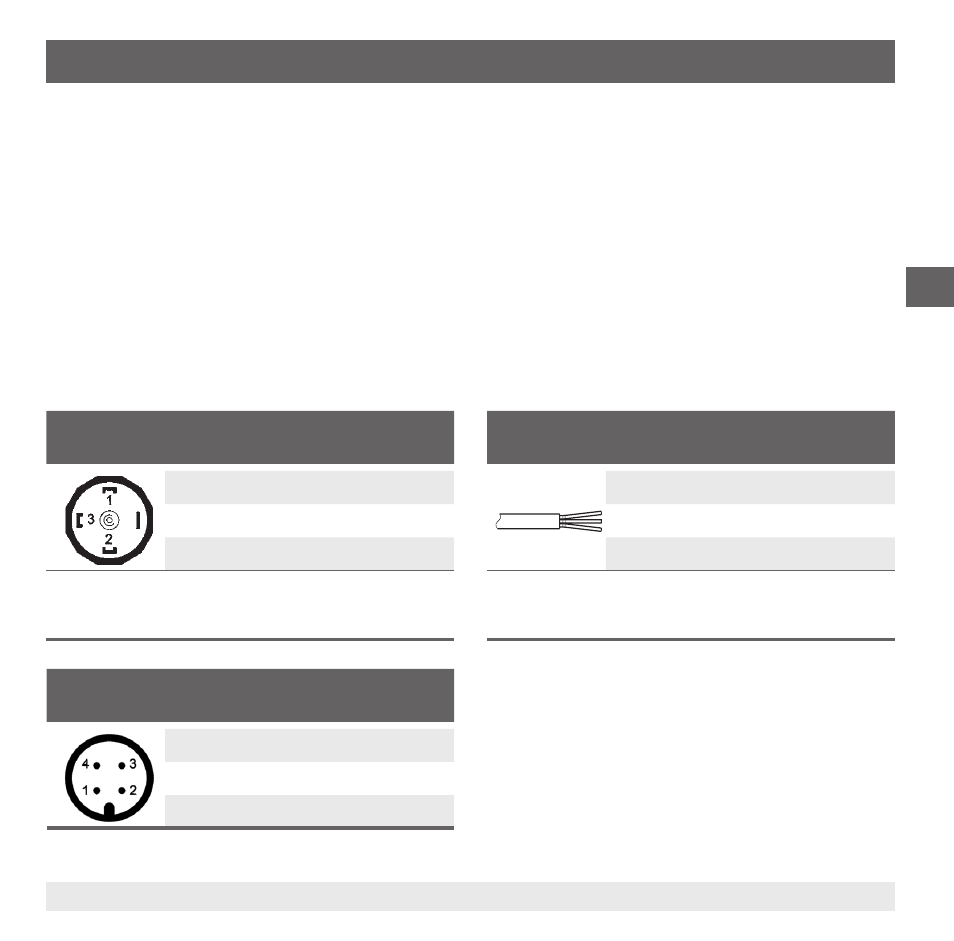

Diagrammes de connexion
