94 WIKA manual de instrucciones transmisores de presión, modelo S-11
E
14043046.01 06/2012 GB/D/F/E
6. Puesta en servicio, funcionamiento

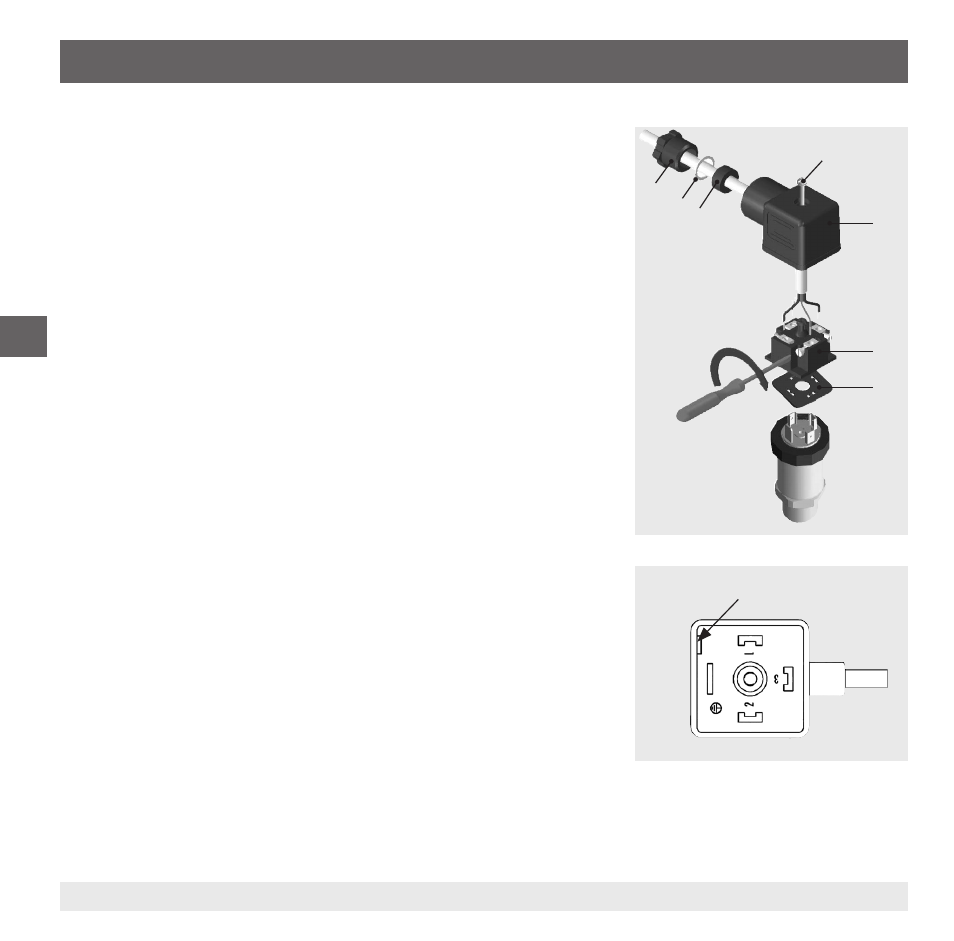

Montaje de la conector de salida lateral DIN 175301-803
1. Soltar el tornillo 
2. Soltar el prensaestopas 
3. Sacar el conector angular  +  del instrumento.
4. Quitar el bloque de terminales  del conector angular 
sacándolo de la ranura de montaje  .
5. Pasar el cable con el diámetro exterior correspondiente (véase
"Esquema de conexiones") a través del prensaestopas  , el
anillo  , la junta  y la caja  .
6. Conectar los extremos asignación de cable en forma
correspondiente en los bornes de conexión del bloque de
terminales  (Asignación véase el cuadro "Esquemas de
conexiones"
7. Apretar el conector angular  en la caja  .
8. Cerrar el prensaestopas  .
Asegurarse de que las juntas
no estén dañadas y que el prensaestopas y las juntas estén
montados correctamente para garantizar el tipo de protección.
9. Poner la junta plana cuadrada  por encima de los conectores
del transmisor de presión.
10. Deslizar el conector angular montado  +  sobre los
conectores del transmisor de presión.
11. Usando el tornillo  , atornillar a mano el conector angular al
transmisor de presión.
 Ranura de montaje







