91 WIKA manual de instrucciones transmisores de presión, modelo S-11
E
14043046.01 06/2012 GB/D/F/E
6. Puesta en servicio, funcionamiento
6.1 Montaje mecánico
■ Retirar la tapa protectora tan solo poco antes del montaje.
■ Asegurar que la membrana de la conexión al proceso no sufra daños
durante el montaje.
■ Las superficies de obturación en los transmisores de presión y en el
punto de medición deben estar siempre libres de suciedad.

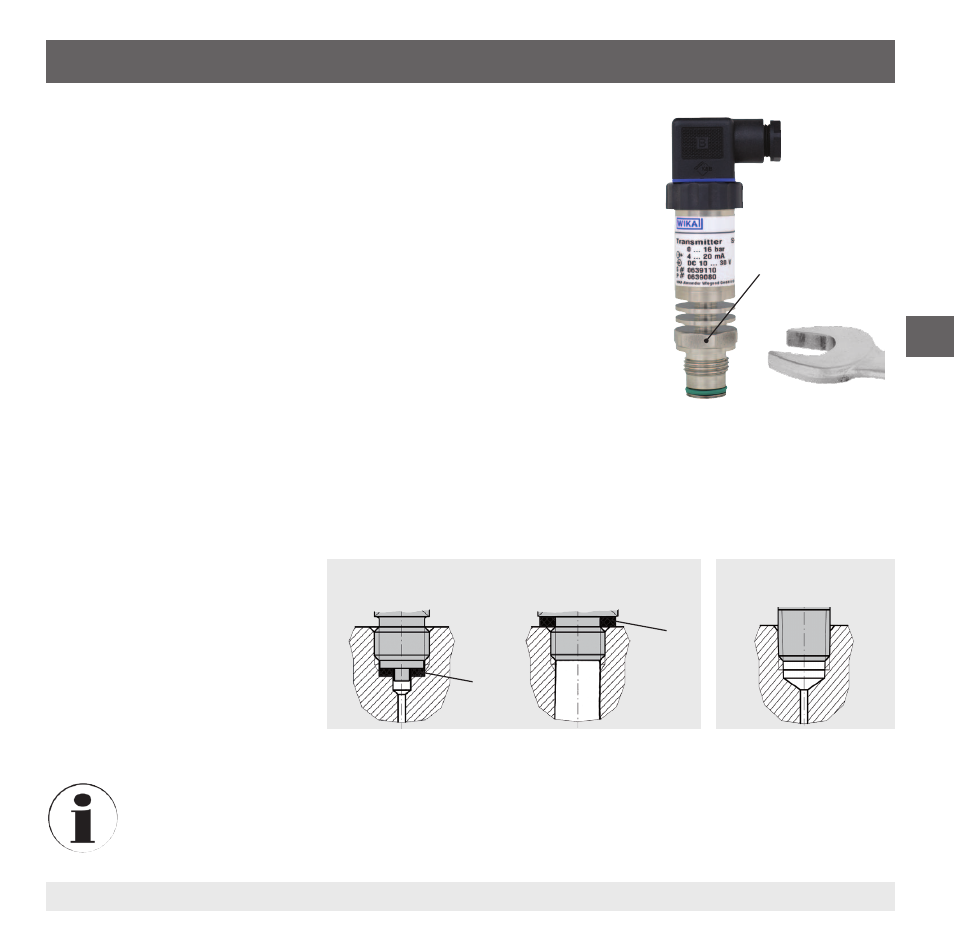

■ Atornillar y desatornillar el instrumento únicamente aplicando la llave
en las superficies previstas para ello. Nunca utilizar la caja o el torre
de refrigeración como superficie de manipulación.
■ El par de giro correcto depende de la dimensión de la conexión así
como de la junta utilizada (forma/material).
■ No bloquear las vueltas de la rosca al enroscar.
■ Las indicaciones sobre taladros para roscar y para soldar se detallan
en nuestra información técnica IN 00.14 en www.wika.es.
■ Enchufar el conector y atornillarlo a mano. El montaje del conector angular se describe en el capítulo
6.2 "Montaje eléctrico".
Sellado
Para el sellado de las conexio-
nes al proceso con roscas
rectas en la superficie de
obturación  se deben instalar
juntas planas, arandelas o
juntas perfiladas WIKA. Para
roscas cónicas (por ejemplo,
roscas NPT) se realiza el cierre
en la rosca con material de cierre complementario, como por ejemplo, cinta PTFE (EN 837-2).
Para notas acerca de las juntas, véase la hoja técnica WIKA AC 09.08 o www.wika.es.
Superficie plana
de ajuste
Rosca cilíndrica Rosca cónica
según EN 837 según DIN 3852-E NPT, R y PT


