45 WIKA Betriebsanleitung Druckmessumformer, Typ S-11
D
14043046.01 06/2012 GB/D/F/E
7. Einstellung Nullpunkt und Spanne
7. Einstellung Nullpunkt und Spanne
Das Potentiometer zur Spanneeinstellung nur verstellen, wenn eine Kalibrierausstattung
vorhanden ist, die mindestens die dreifache Genauigkeit des Druckmessumformers
aufweist.

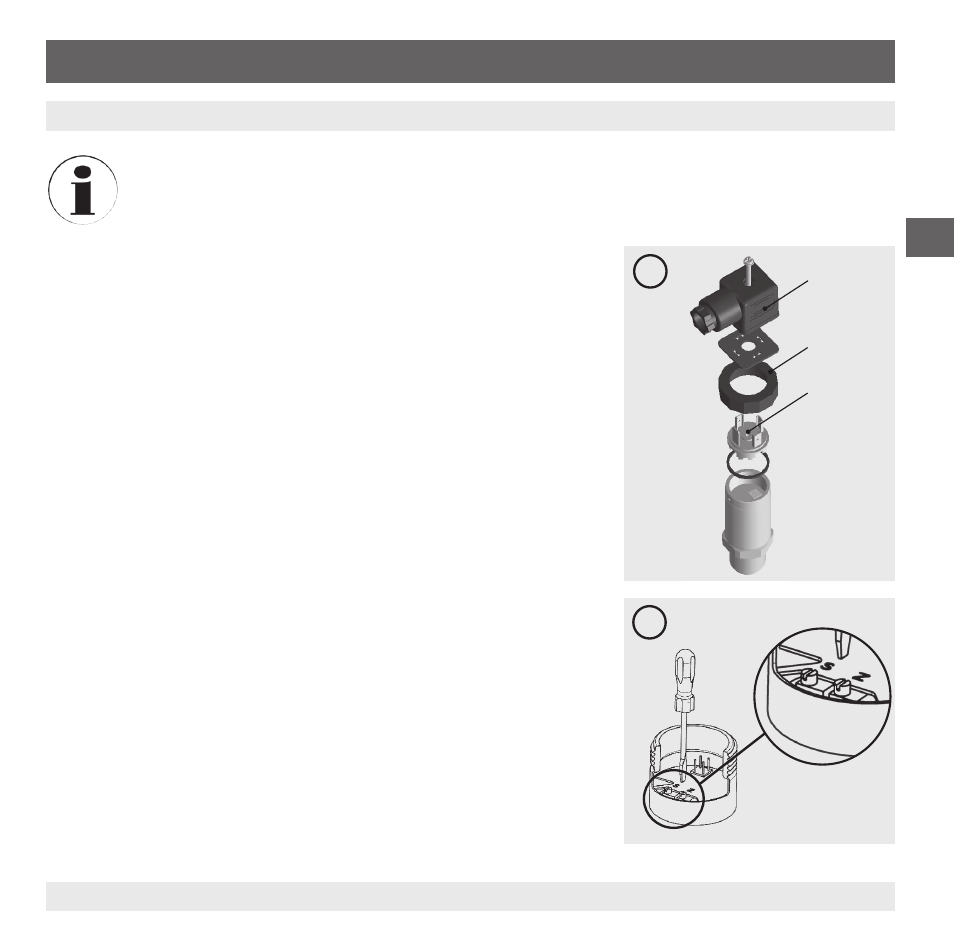

7.1 Vorbereitung (Abbildung A)
Um Zugang zu den Potentiometern zu erhalten, das Gerät wie folgt
öffnen:
■ Den elektrischen Anschluss  vom Gerät trennen.
■ Den Griffring  lösen.
■ Den Gerätestecker  vorsichtig aus dem Gerät ziehen.
■ Den Gerätestecker  gemäß Anschlussschema mit der
Hilfsenergie und einer Anzeigeeinheit (z. B. Strommessgerät,
Spannungsmessgerät) verbinden.
7.2 Einstellung Nullpunkt (Abbildung B)
■ Den Messbereichsanfang anfahren.
■ Über das Potentiometer „Z“ das minimale Ausgangssignal justie-
ren (z. B. 4 mA)
7.3 Einstellung Spanne (Abbildung B)
■ Den Messbereichsendwert anfahren.
■ Über das Potentiometer „S“ das maximale Ausgangssignal
justieren (z. B. 20 mA).
■ Den Nullpunkt überprüfen und bei Abweichung erneut justieren.
■ Den Vorgang solange wiederholen bis Nullpunkt und Spanne
korrekt eingestellt sind.



A
B
