43 WIKA Betriebsanleitung Druckmessumformer, Typ S-11
D
14043046.01 06/2012 GB/D/F/E
Rundstecker M12 x 1 (4-polig)
2-Leiter 3-Leiter
U
+
1 1
U- 3 3
S
+
- 4
Kabelausgang, ungeschirmt
2-Leiter 3-Leiter
U
+
braun braun
U- grün grün
S
+
- weiß
Aderquerschnitt 3 x 0,5 mm 2
Kabeldurchmesser 6,8 mm
Kabellängen 1,5 m, 3 m, 5 m, 10 m, 15 m
Winkelstecker DIN 175301-803 A
2-Leiter 3-Leiter
U
+
1 1
U- 2 2
S
+
- 3
Aderquerschnitt max. 1,5 mm 2
Kabeldurchmesser 6 ... 8 mm
6. Inbetriebnahme, Betrieb
6.2 Elektrische Montage
■ Das Gerät über den Prozessanschluss erden.
■ Geräte mit Spannungsausgang mit geschirmter Leitung betreiben und den Schirm auf mindestens
einer Leitungsseite erden, wenn die Leitungen länger als 30 m sind oder das Gebäude verlassen.
■ In Nordamerika das Gerät über „Class 2 Circuits“ oder „Class 2 Power Units“ gemäß CEC ( Canadi-
an Electrical Code) oder NEC (National Electrical Code) betreiben.
■ Den Kabeldurchmesser passend zur Kabeldurchführung des Steckers wählen. Darauf achten, dass
die Kabelverschraubung des montierten Steckers korrekt sitzt und dass die Dichtungen vorhanden
und nicht beschädigt sind. Verschraubung festziehen und den korrekten Sitz der Dichtungen
überprüfen, um die Schutzart zu gewährleisten.
■ Bei Kabelausgängen sicherstellen, dass am Ende des Kabels keine Feuchtigkeit eintritt.

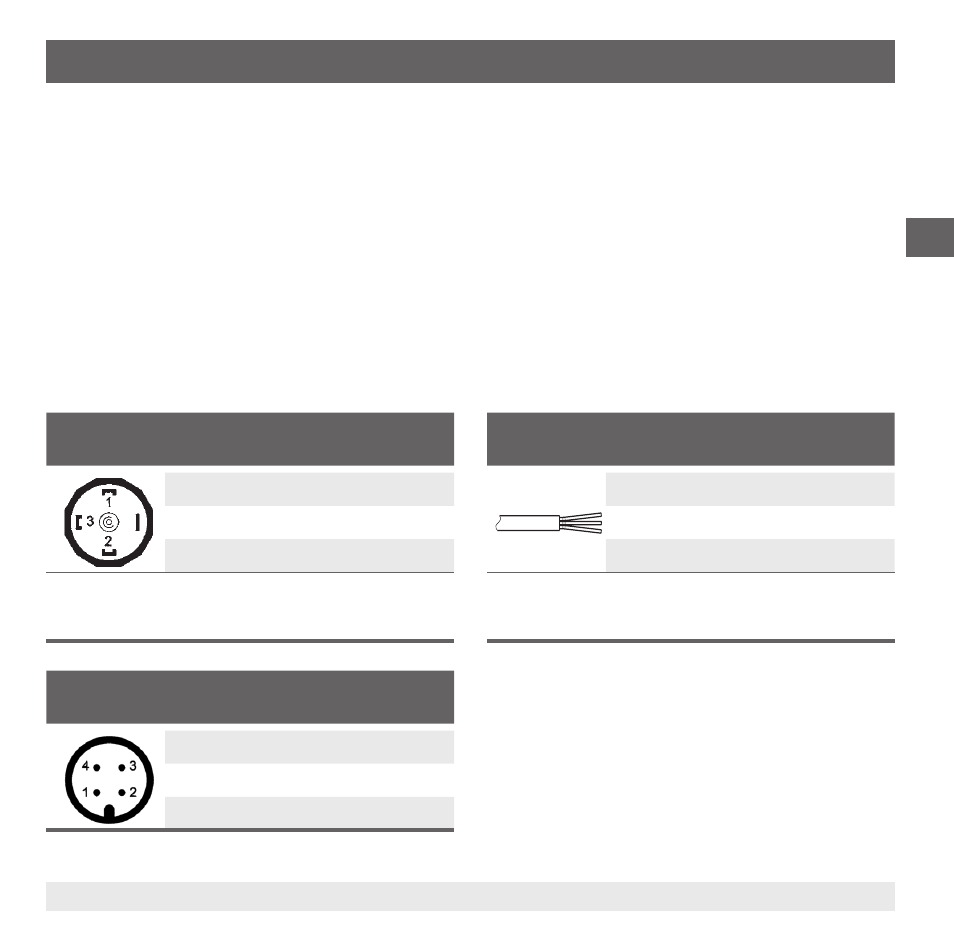

Anschlussschemen
