6 WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Auswertsystem
3 Weiß: zur Auswertung des integrierten Pt 100
(Versorgung)
4 Gelb: zur Auswertung des integrierten Pt 100
(Messung)
5 Rot: zur Auswertung des integrierten Pt 100 (Mes-
sung)
6 Schwarz: zur Auswertung des integrierten Pt 100
(Versorgung)
7 Abschirmung
8 Druckausgleichskapillare mit Filterelement
5 In Betrieb nehmen mit
PACTware
5.1 Den PC anschließen
Anschluss des PCs an die Signalleitung
1
5
2
3
4

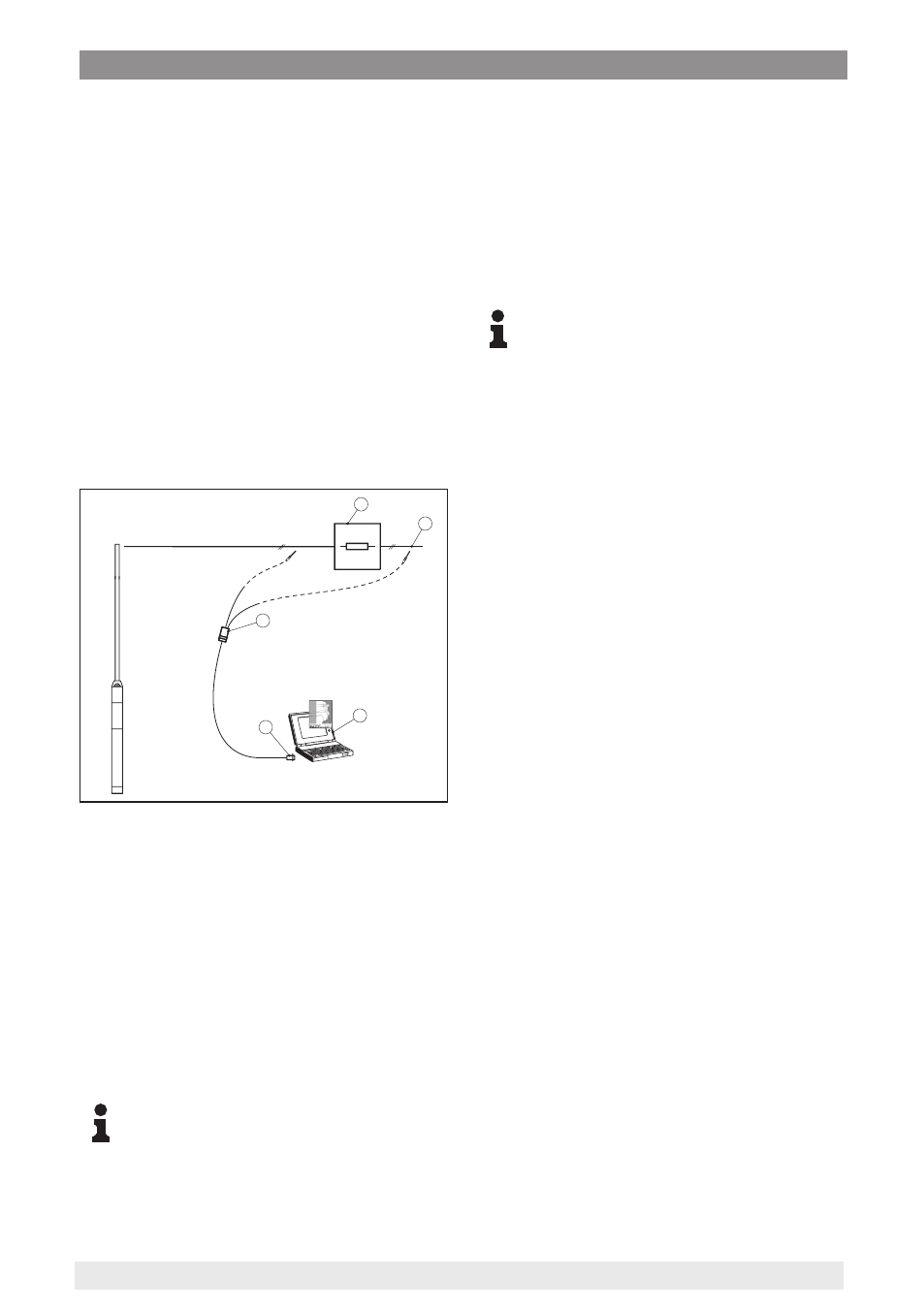

Abb. 5: Anschluss des PCs an die Signalleitung
1 PC mit PACTware
2 RS232-, USB- oder Bluetooth-Schnittstelle
3 HART-Modem
4 HART-Widerstand
5 Speisegerät
Erforderliche Komponenten:
•
Typ LH-20 mit Signalausgang 4 … 20 mA/
HART
•
PC mit PACTware und passendem DTM
•
HART-Modem
•
HART-Widerstand ca. 250 Ω
•
Speisegerät 24 V
Hinweis:
Bei Speisegeräten mit integriertem
HART-Widerstand (Innenwiderstand
ca. 250 Ω) ist kein zusätzlicher exter-
ner Widerstand notwendig. In diesen
Fällen kann das HART-Modem parallel
zur 4 … 20 mA-Leitung angeschlossen
werden.
5.2 Parametrierung mit
PACTware
Die weitere Inbetriebnahme mit weiterführender
Beschreibung ist in der Online-Hilfe von PACT-
ware und den DTMs enthalten.
Hinweis:
Bitte beachten Sie, dass zur Inbetrieb-
nahme des Typ LH-20 die DTM Coll-
ection in der aktuellen Version benutzt
werden muss.
Die jeweils aktuelle DTM Collection und PACT-
ware-Version kann kostenfrei über das Internet
heruntergeladen werden.
6 Instandhalten und Störun-
gen beseitigen
6.1 Wartung, Reinigung
Bei bestimmungsgemäßer Verwendung ist
im Normalbetrieb keine besondere Wartung
erforderlich.
Bei manchen Anwendungen können Füll-
gutanhaftungen an der Sensormembran das
Messergebnis beeinflussen. Treffen Sie deshalb
je nach Sensor und Anwendung Vorkehrungen,
um starke Anhaftungen und insbesondere
Aushärtungen zu vermeiden.
Ggf. ist der Messwertaufnehmer zu reinigen.
Hierbei ist die Beständigkeit der Werkstoffe
gegenüber der Reinigung sicherzustellen.
6.2 Störungen beseitigen
4 … 20 mA-Signal überprüfen
Schließen Sie gemäß Anschlussplan ein Multi-
meter im passenden Messbereich an.
