32 WIKA Manuel de mise en service - Sonde de niveau type LH-20
Unités externes de réglage et d'affichage
DIH50, DIH52 et DIH62
Les unités de réglage DIH50, DIH52 et DIH62
sont appropriées à l'affichage des valeurs de
mesure et à la configuration de capteurs avec
protocole HART. L'unité de réglage respective
est bouclée dans la ligne signal 4 … 20 mA/
HART.
Pour les capteurs sans protocole HART, les
unités de réglage sont appropriées à l'affichage
des valeurs de mesure.
Vous trouverez d'autres informations dans le
manuel de mise en service respectif des unités
de configuration DIH50, DIH52 et DIH62.
3 Montage
3.1 Remarques générales
Aptitude aux conditions process
Assurez-vous que tous les éléments de
l'appareil se trouvant dans le process, en
particulier la pression process, la température
process ainsi que les propriétés chimiques
des produits, sont appropriés aux conditions
process.
Vous trouverez de plus amples informations
dans le chapitre " Caractéristiques techniques "
et sur la plaque signalétique.
Compensation de pression
Le câble porteur comprend un capillaire destiné
à la compensation de pression atmosphérique.
Conduisez donc l'extrémité du câble dans
un endroit sec ou dans un boîtier à bornes
approprié.
4 Raccordement à
l'alimentation en tension
4.1 Préparation du raccordement
Consignes de sécurité
Ne fermez l'appareil que lorsqu'il est hors
tension.
L'appareil est équipé d'une protection contre les
surtensions intégrée. Nous recommandons des
appareils de protection contre les surtensions
externes supplémentaires pour une plus grande
sécurisation du circuit de signal.
Sélection de l'alimentation de tension
L'alimentation de tension et le signal courant
s'effectuent par la même ligne bifilaire dans le
câble porteur. La plage de la tension autori-
sée peut différer en fonction de la version de
l'appareil.
Vous trouverez les données concernant
l'alimentation de tension au chapitre " Caracté-
ristiques techniques ".
Veillez à une séparation sûre entre le circuit
d'alimentation et les circuits courant secteur
selon DIN EN 61140 VDE 0140-1.
Prenez en compte les influences supplémen-
taires suivantes pour la tension de service :
•
La tension de sortie du bloc d'alimentation
peut diminuer sous charge nominale (avec
un courant capteur de 20,5 mA ou 22 mA en
cas de signalisation de défaut).
•
Influence d'autres appareils dans le circuit
courant (voir valeurs de charge au chapitre "
Caractéristiques techniques ")
Sélectionner le câble d'installation
L'appareil sera raccordé par du câble
d'installation bifilaire usuel non blindé. Si vous
vous attendez à des perturbations électromag-
nétiques pouvant être supérieures aux valeurs
de test de l'EN 61326 pour zones industrielles, il
faudra utiliser du câble d'installation blindé.
Blindage électrique du câble et mise à la
terre
Si du câble d'installation blindé est nécessaire,
le blindage du câble doit être relié au potentiel
de terre des deux côtés.
Les parties métalliques de l'appareil (capteur
de mesure) sont conductrices et reliées avec le
blindage du câble porteur.
4.2 Schéma de raccordement
4 … 20 mA
4
1
2
2
3

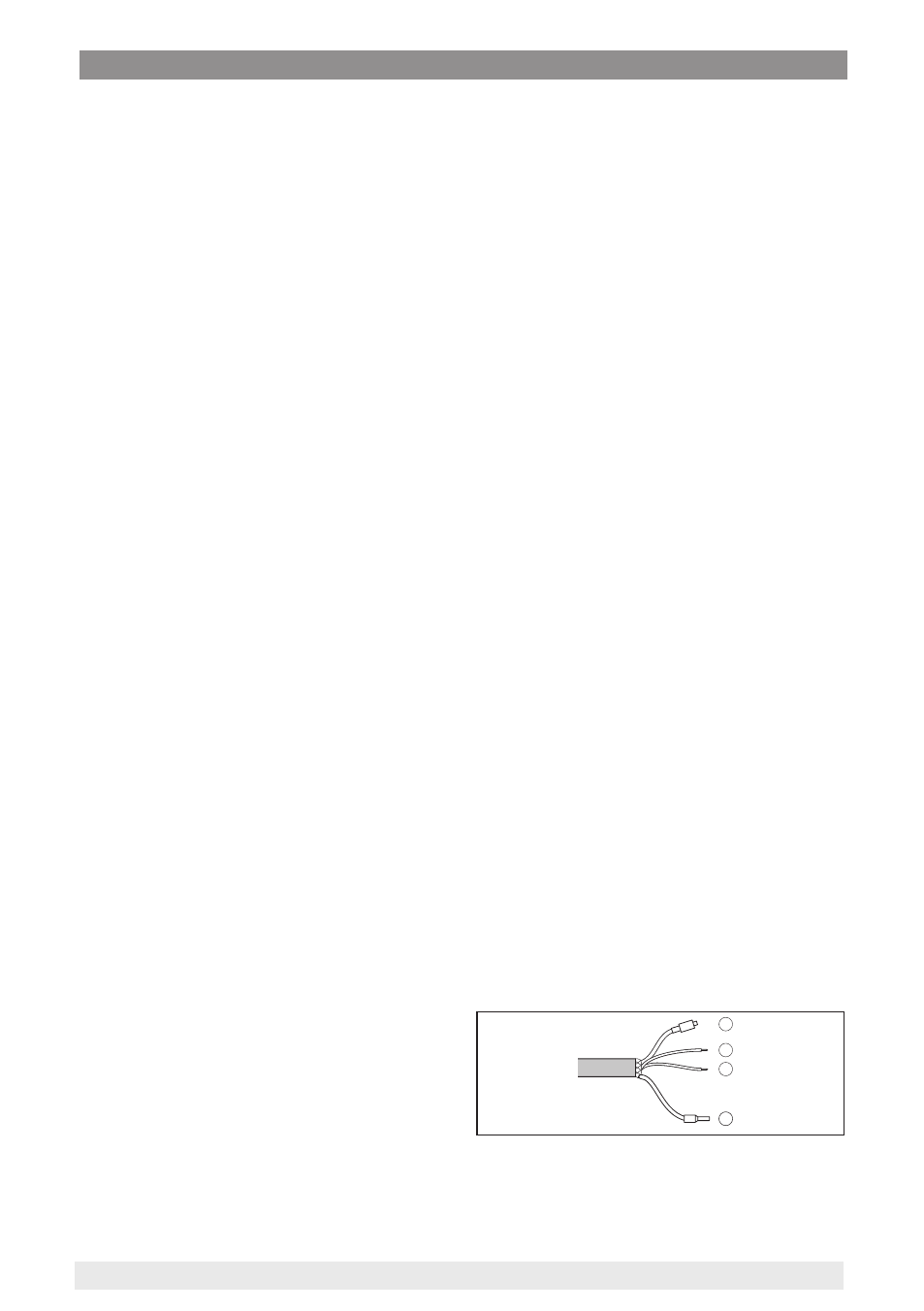

Abb. 19: Occupation des conducteurs câble porteur
1 Bleu(e) (-) : vers l'alimentation de tension et/ou le
système d'exploitation
2 Brun(e) (+) : vers l'alimentation de tension et/ou le
