31

WIKA Manuel de mise en service - Sonde de niveau type LH-20

Structure

2

1

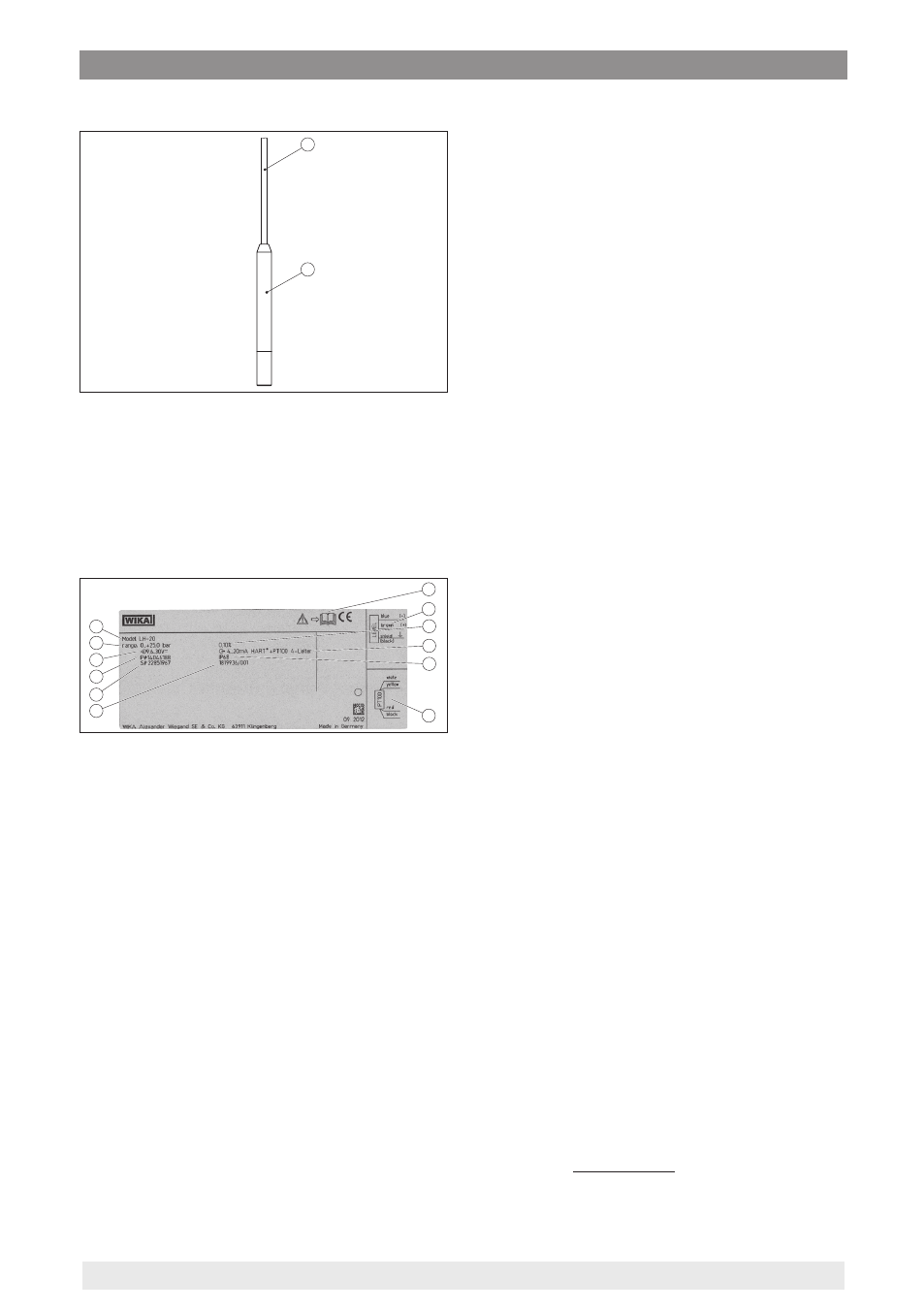

Abb. 17: Montage de la sonde à seuil de type LH-20
1 Capteur de mesure

2 Câble porteur

Plaque signalétique

La plaque signalétique contient les informations

les plus importantes servant à l'identification et

à l'utilisation de l'appareil :

1

2

3

5

6

4

7

8

9

10

11

12

Abb. 18: Plaque signalétique de type LH-20 (Exemple

pour la version 4 … 20 mA/HART)
1 Appareil

2 Plage de mesure

3 Tension de service

4 Numéro d'article

5 Numéro de série

6 Numéro de production

7 Occupation des conducteurs câble porteur, tem-

pérature

8 Type de protection

9 Sortie signal

10 Erreur de mesure

11 Occupation des conducteurs câble porteur,

niveau

12 Note concernant le respect de la documentation

d'appareil

2.2 Procédé de fonctionnement

Domaine d'application

Le type LH-20 convient particulièrement pour

la mesure de niveau continue des liquides. Les

applications typiques sont les mesures dans

le secteur des eaux/eaux usées, les puits pro-

fonds et la construction navale.
Principe de fonctionnement

La cellule avec sa robuste membrane en

céramique constitue l'élément de mesure. La

pression hydrostatique entraîne une variation de

capacité dans la cellule par l'intermédiaire de

la membrane en céramique. Cette variation est

convertie en un signal de sortie approprié.
Tension d'alimentation

Électronique bifilaire 4 … 20 mA pour tension

d'alimentation et transmission de la valeur de

mesure sur la même ligne.
Vous trouverez les données concernant

l'alimentation de tension au chapitre " Caracté-

ristiques techniques ".

2.3 Réglage et configuration

L'appareil offre les possibilités de réglage

suivantes :

Avec les appareils de réglage et d'affichage

DIH50, DIH52 et DIH62

Avec un logiciel de configuration selon le

standard FDT/DTM, p.ex. PACTware et PC

Avec une console de programmation HART

Le mode de configuration et son nombre de

possibilités de réglage dépendent des compo-

sants de configuration choisis. De façon généra-

le, lors d'une configuration avec PACTware, les

paramètres saisis seront sauvegardés dans le

capteur respectif et en option également dans

le PC.

2.4 Équipement complémentaire

et pièces de rechange

Adaptateur d'interfaces

Le modem HART avec interface RS232, USB

ou Bluetooth, disponible en option, permet la

connexion d'appareils capables de communi-

quer à l'interface d'un PC. Pour le paramétrage

de ces appareils, un logiciel de configuration

comme PACTware avec COMM DTM HART et

Device DTM Generic HART est nécessaire.
Vous pouvez obtenir gratuitement le logiciel de

configuration PACTware™ et les DTMs néces-

saires sous www.wika.de.
