46 WIKA Manual de instrucciones - Sonda de nivel modelo LH-20
y DIH62 son adecuadas para la indicación de
valores y la configuración de sensores con
protocolo HART. La unidad de configuración
correspondiente se inserta en el bucle de la
línea de señales HART de 4 … 20 mA.
Con sensores sin protocolo HART las unidades
de configuración son adecuadas para la indica-
ción de valores medidos.
Otras informaciones se encuentran en el
manual de instrucciones correspondiente de
las unidades de configuración DIH50, DIH52 y
DIH62.
3 Montaje
3.1 Instrucciones generales
Idoneidad para las condiciones de proceso
Asegurar, que todas las partes del equipo que
están en proceso, sean adecuadas para las
condiciones de proceso existentes. Dentro de
ellas se cuentan especialmente la presión y
temperatura de proceso, así como las propi-
edades químicas de los medios.
Las especificaciones respectivas se encuentran
en el capítulo Datos técnicos y en la placa de
tipos.
Compensación de presión
El cable de soporte tiene un capilar para la
compensación de la presión atmosférica. Por
eso, conducir el extremo del cable en un local
seco o en una caja de terminales apropiada.
4 Conectar a la alimentación
de tensión
4.1 Preparación de la conexión
Instrucciones de seguridad
Conectar el equipo básicamente sólo en estado
sin tensión.
Cada equipo tiene una protección contra sob-
retensiones integrada. Para la ampliación de la
protección del circuito de señales recomenda-
mos equipos de protección contra sobretensio-
nes adicionales.
Seleccionar alimentación de tensión
La alimentación de tensión y la señal de
corriente tienen lugar por la misma línea de
dos hilos en el cable de soporte. El rango de
de tensión admisible puede diferenciarse en
dependencia de la versión del equipo.
Los datos para la alimentación de tensión están
en el capítulo Datos técnicos.
Cuidar por la separación segura del circuito
de alimentación del circuito de la red según
DIN EN 61140 VDE 0140-1.
Tener en cuenta las influencias adicionales
siguientes para la tensión de servicio:
•
La tensión de salida de la fuente de alimen-
tación puede disminuir bajo carga nominal
(en caso de una corriente de sensor de
20,5 mA o 22 mA en caso de alarma de
interrupción)
•
Influencia de otros equipos en el circuito
de corriente (ver los valores de carga en el
capítulo "Datos técnicos")
Seleccionar el cable de instalación
El equipo se conecta con cable de instalación
comercial de dos hilos sin blindaje. En caso de
esperarse interferencias electromagnéticas,
superiores a los valores de comprobación de la
norma EN 61326 para zonas industriales, hay
que emplear cable de instalación blindado.
Blindaje del cable y conexión a tierra
Si es necesario cable de instalación blindado,
conectar el blindaje del cable al potencial de
tierra por ambos extremos
Las partes metálicas del equipo (Sensor de
valores medidos) están conectadas de forma
conductora con el blindaje del cable portador.
4.2 Esquema de conexión
4 … 20 mA
4
1
2
2
3

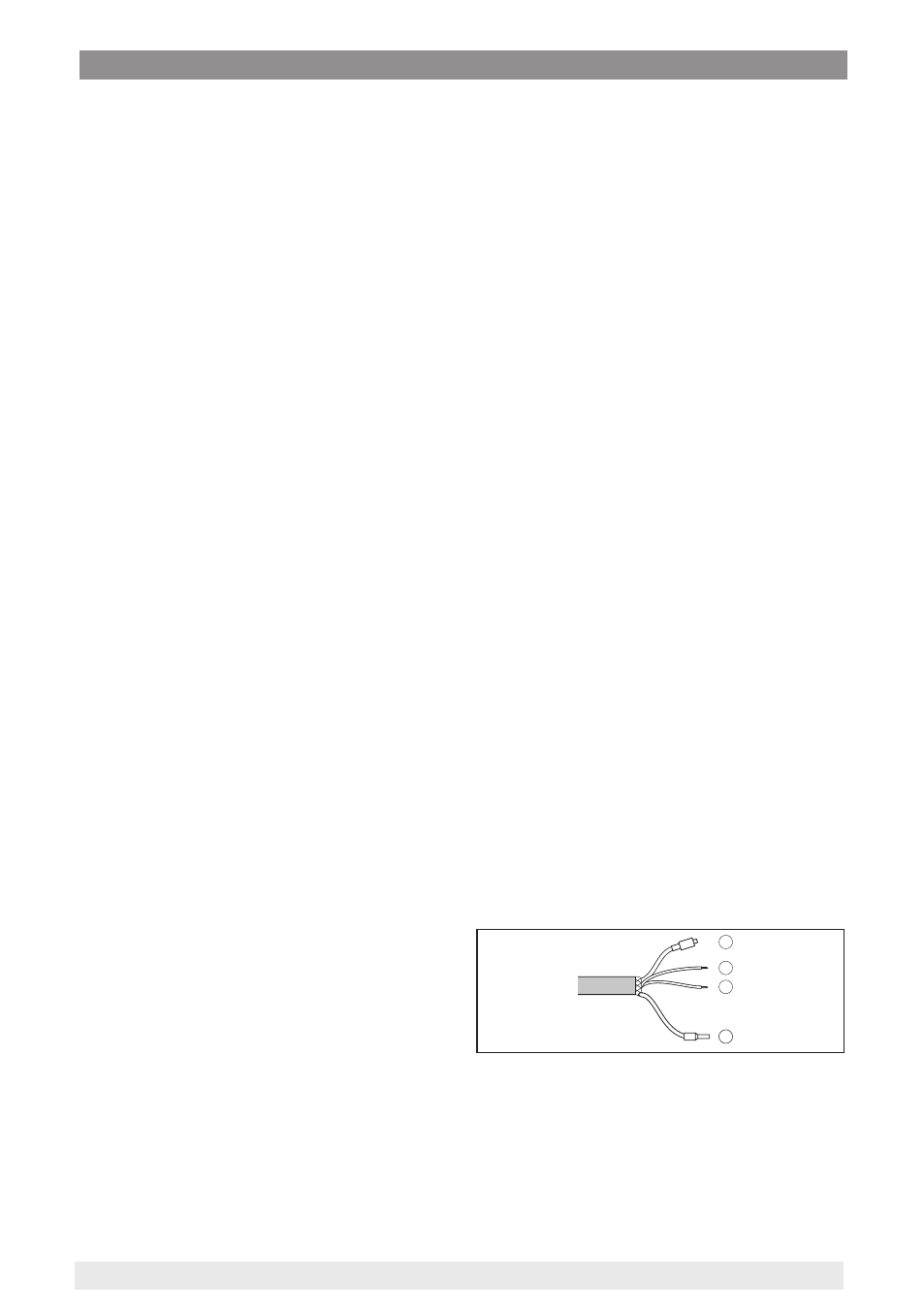

Abb. 27: Ocupación de conductores del cable portador
1 azul (–) hacia la alimentación de tensión o hacia el
sistema de evaluación
2 pardo (+): hacia la alimentación de tensión o hacia
el sistema de evaluación
3 Blindaje
4 Capilares de compensación de presión con
elemento de filtro
