47 WIKA Manual de instrucciones - Sonda de nivel modelo LH-20
4 … 20 mA/HART
1
8
2
3
4
5
6
7

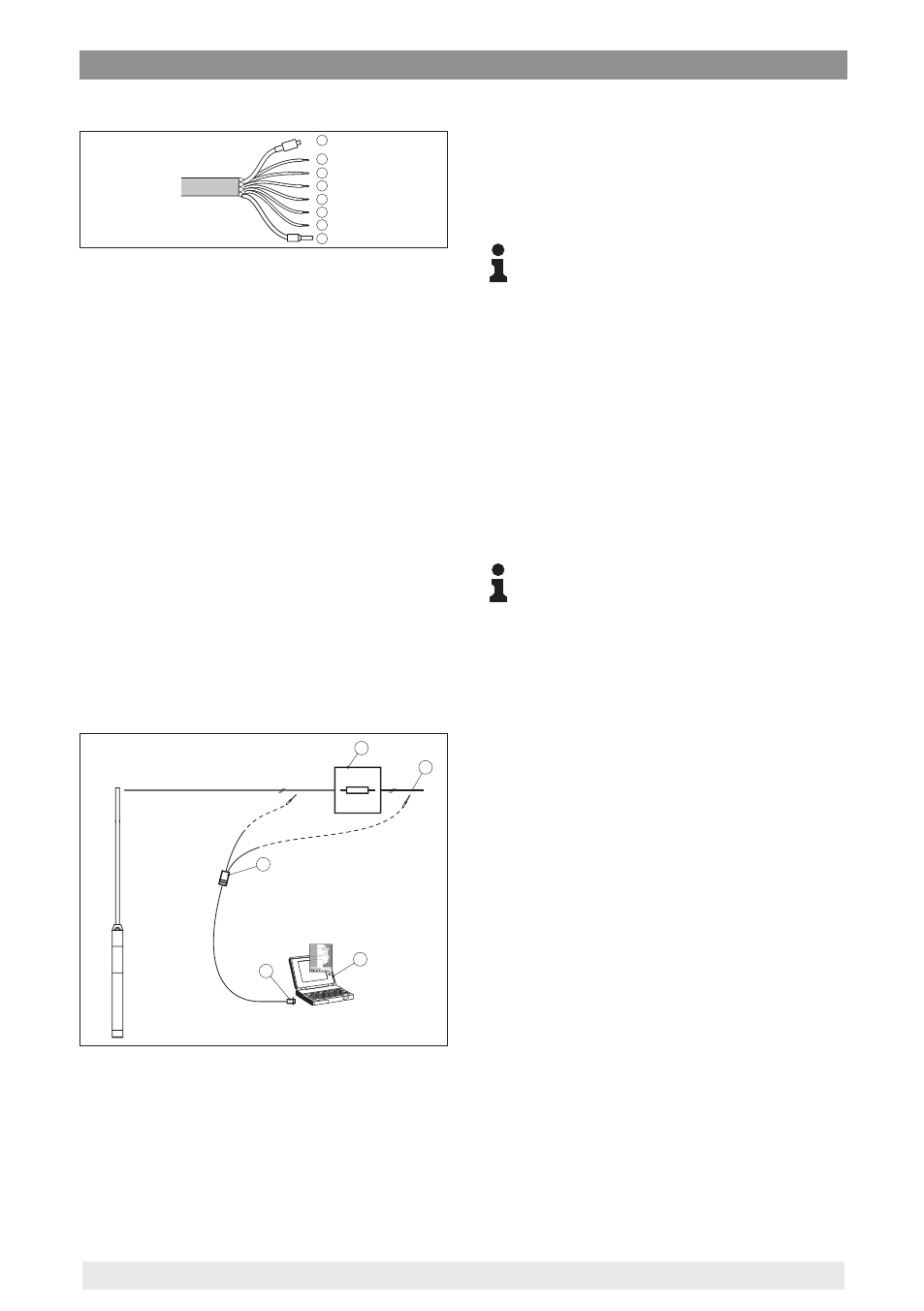

Abb. 28: Ocupación de conductores del cable portador
1 pardo (+): hacia la alimentación de tensión o hacia
el sistema de evaluación
2 azul (–) hacia la alimentación de tensión o hacia el
sistema de evaluación
3 blanco: hacia el análisis del Pt 100 (Alimentación)
integrado
4 amarillo: hacia el análisis del Pt 100 (Medición)
integrado
5 rojo: hacia el análisis del Pt 100 (Medición) integ-
rado
6 negro: hacia el análisis del Pt 100 (Alimentación)
integrado
7 Blindaje
8 Capilares de compensación de presión con
elemento de filtro
5 Puesta en funcionamiento
con PACTware
5.1 Conectar el PC
Conexión del PC a la línea de señal
1
5
2
3
4
Abb. 29: Conexión del PC a la línea de señal
1 PC con PACTware
2 Interfaz RS232, USB o Bluetooth
3 Módem HART
4 Resistencia HART
5 Fuente de alimentación
Componentes necesarios
•
Tipo LH-20 con salida de señal 4 … 20 mA/
HART
•
PC con PACTware y DTM adecuado
•
Módem HART
•
Resistencia HART apróx. 250 Ω
•
Fuente de alimentación 24 V
Hinweis:
En el caso de fuentes de alimentaci-
ón con resistencia HART integrada
(Resistencia interna apróx. 250 Ω) no
se requiere ninguna resistencia externa
adicional. En estos casos puede conec-
tarse el módem HART paralelo a la línea
de 4 … 20 mA.
5.2 Parametrización con
PACTware
El resto de la configuración con descripción
detallada se encuentra en la ayuda Online de
PACTware y los DTMs.
Hinweis:
Favor de prestar atención, a que durante
la puesta en marcha del tipo LH-20 hay
que emplear la versión actual de DTM-
Collection.
La colección DTM y la versión de PACTware
actual correspondiente se puede descargar
gratis a través de Internet.
6 Mantenimiento y eliminaci-
ón de fallos
6.1 Mantenimiento, limpieza
En caso de empleo acorde con las prescrip-
ciones no se requiere mantenimiento especial
alguno durante el régimen normal de funcion-
amiento.
En algunas aplicaciones las incrustaciones de
producto en la membrana del sensor pueden
influenciar el resultado de medición. Por eso
en dependencia del sensor y de la aplicación
tomar precauciones para evitar incrustaciones
fuertes y especialmente endurecimientos.
En caso necesario limpiar el sensor. En ese
caso hay que asegurar la resistencia de los
materiales contra los agentes de limpieza.
