33 WIKA Manuel de mise en service - Sonde de niveau type LH-20
système d'exploitation
3 Blindage
4 Capillaire compensateur de pression avec filtre
4 … 20 mA/HART
1
8
2
3
4
5
6
7

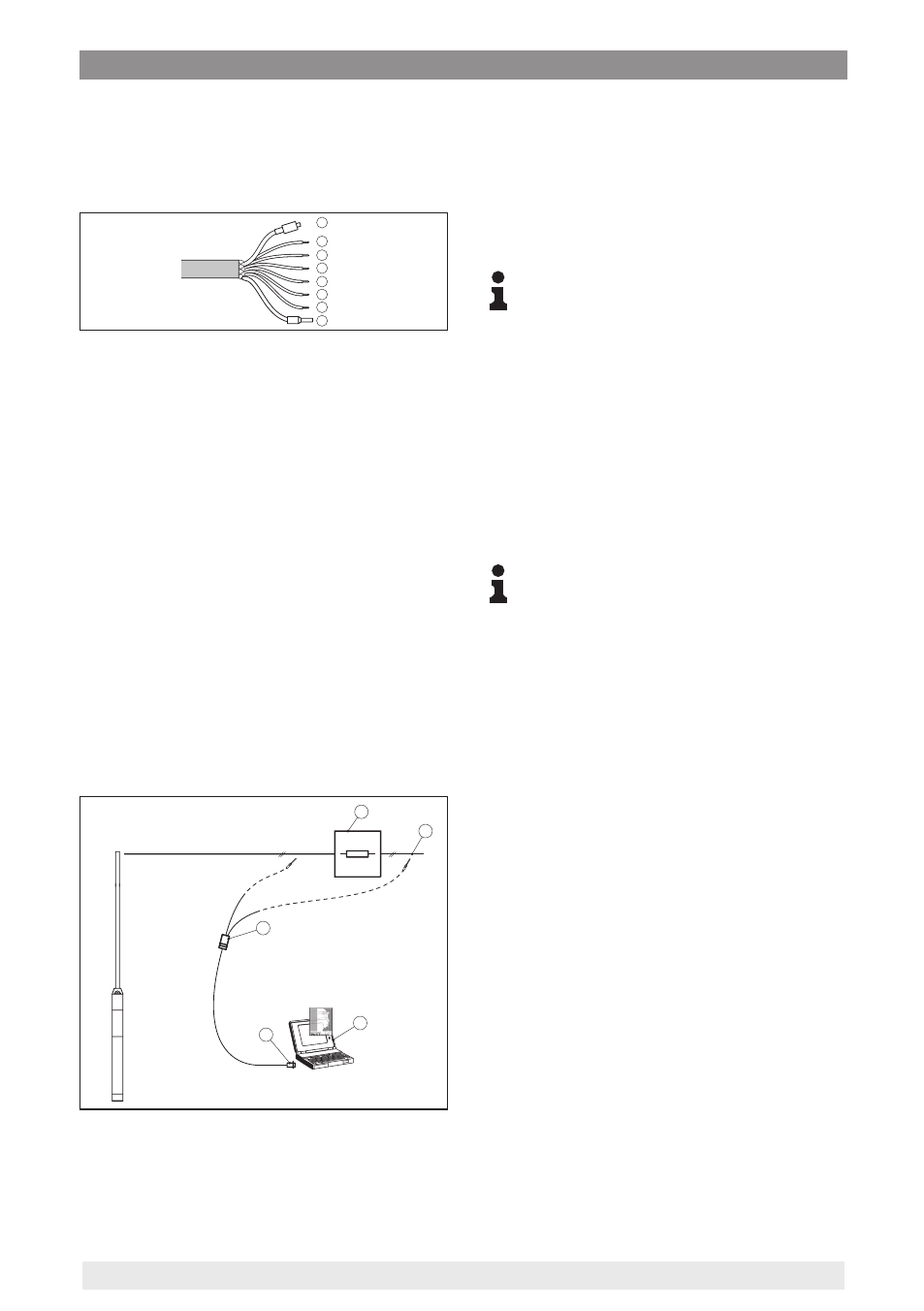

Abb. 20: Occupation des conducteurs câble porteur
1 Brun(e) (+) : vers l'alimentation de tension et/ou le
système d'exploitation
2 Bleu(e) (-) : vers l'alimentation de tension et/ou le
système d'exploitation
3 Blanc(he) : pour l'exploitation du Pt 100 intégré
(alimentation)
4 Jaune : pour l'exploitation du Pt 100 intégré (me-
sure)
5 Rouge : pour l'exploitation du Pt 100 intégré (me-
sure)
6 Noir(e) : pour l'exploitation du Pt 100 intégré
(alimentation)
7 Blindage
8 Capillaire compensateur de pression avec filtre
5 Mise en service avec
PACTware
5.1 Raccordement du PC
Raccordement du PC à la ligne signal
1
5
2
3
4
Abb. 21: Raccordement du PC à la ligne signal
1 PC avec PACTware
2 Interface RS232, USB ou Bluetooth
3 Modem HART
4 Résistance HART
5 Bloc d'alimentation
Composants nécessaires :
•
Type LH-20 avec sortie signal 4 … 20 mA/
HART
•
PC avec PACTware et DTM adéquat
•
Modem HART
•
Résistance HART env. 250 Ω
•
Bloc d'alimentation 24 V
Hinweis:
Pour les blocs d'alimentation avec une
résistance HART intégrée (résistance
interne d'env. 250 Ω), une résistance
externe supplémentaire n'est pas néces-
saire. Dans ces cas précis, le modem
HART peut être connectée parallèle-
ment à la ligne 4 … 20 mA.
5.2 Paramétrage via PACTware
La suite de la mise en service ainsi que sa
description détaillée est contenue dans l'aide
en ligne de PACTware et dans les DTM.
Hinweis:
N'oubliez pas que pour la mise en
service du type LH-20, il vous faut la
collection DTM dans sa version actuelle.
La collection DTM actuelle et la version PACT-
ware peuvent être téléchargées gratuitement
sur Internet.
6 Maintenance et élimination
des défauts
6.1 Entretien, nettoyage
Si l'on respecte les conditions d'utilisation,
aucun entretien particulier ne sera nécessaire
en fonctionnement normal.
Dans certaines applications, des colmatages
sur la membrane du capteur peuvent influencer
le résultat de la mesure. Prenez donc des mesu-
res préventives selon le capteur et l'application,
pour éviter des colmatages importants et
surtout des encroûtements.
Nettoyez le capteur de mesure si nécessaire.
La résistance des matériaux aux produits de
nettoyage doit être garantie.
6.2 Élimination des défauts
Vérifier le signal 4 … 20 mA
Raccorder au capteur un multimètre portable
