45 WIKA Manual de instrucciones - Sonda de nivel modelo LH-20
Construcción
2
1

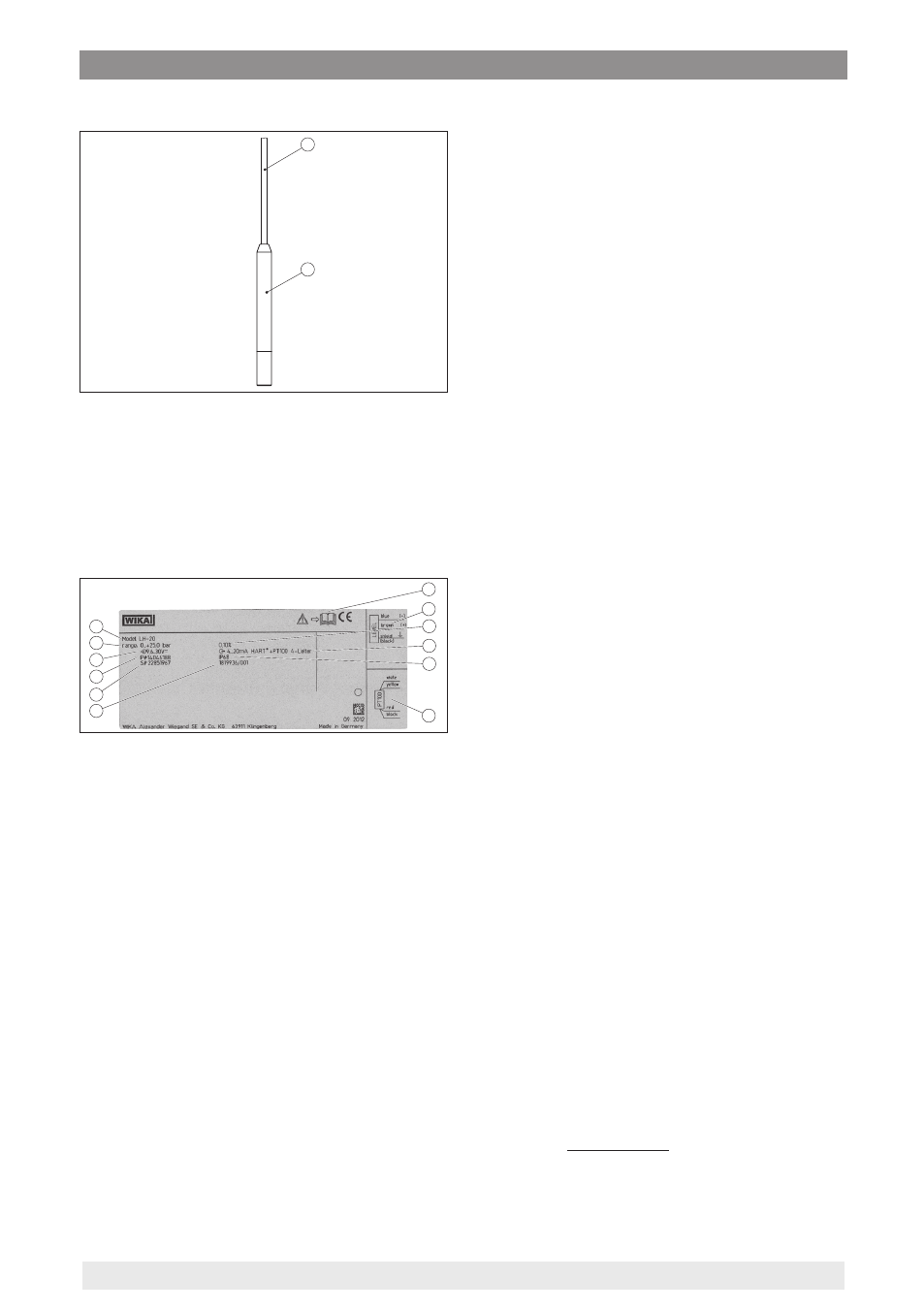

Abb. 25: Construcción de la sonda de nivel tipo LH-20
1 Sensor de valores medidos
2 Cable de suspensión
Placa de tipos
La placa de tipos contiene los datos más
importantes para la identificación y empleo del
equipo.
1
2
3
5
6
4
7
8
9
10
11
12
Abb. 26: Placa de tipos del tipo LH-20 (Ejemplo para
versión 4 … 20 mA/HART)
1 Equipo
2 Rango de medición
3 Tensión de trabajo
4 Número de artículo
5 Número de serie
6 Número de producto
7 Ocupación de conductores cable de suspensión,
temperatura
8 Grado de protección
9 Salida de señal
10 Error de medición
11 Ocupación de conductores cable de suspensión
nivel
12 Nota de atención sobre la documentación del
equipo
2.2 Principio de operación
Campo de aplicación
El tipo LH-20 es adecuado para la medición
continua de nivel en líquidos. Ejemplos típicos
de aplicación son mediciones en agua/aguas
residuales, pozos profundos y construcción
naval
Principio de funcionamiento
El elemento sensor es la celda de medida con
membrana cerámica resistente. La presión hid-
rostática provoca una variación de la capacidad
dentro de la celda de medida a través de la
membrana. La misma es transformada en una
señal de salida correspondiente
Alimentación de tensión
Electrónica de dos hilos de 4 … 20 mA para
la alimentación de tensión y transmisión de
valores medidos por la misma línea.
Los datos para la alimentación de tensión están
en el capítulo Datos técnicos.
2.3 Configuración
El equipo ofrece las siguientes posibilidades de
configuración:
•
Con los equipos de indicación y configura-
ción externos DIH50, DIH52 y DIH62
•
Con un software de configuración según la
norma FDT/DTM, p.Ej. PACTware y PC
•
Con un comunicador HART
El tipo de configuración y el alcance de posi-
bilidades de configuración dependen de los
componentes de configuración seleccionados.
Los parámetros registrados se almacenan
generalmente en el sensor correspondiente
durante la configuración con PACTware y PC,
opcionalmente también en el PC.
2.4 Accesorios y piezas de
repuesto
Adaptador de interface
La interface Módem HART con RS232-, USB- o
Bluetooth posibilita el enlace de equipos con
capacidad de comunicación a una PC. Para la
parametrización de esos equipos se necesita
un software de configuración tal como PACT-
ware con COMM DTM HART y Device DTM
Generic HART.
Usted puede obtener el software de configura-
ción PACTware y los DTMs necesarios de forma
gratuita en www.wika.de.
Unidades de indicación y configuración
externas DIH50, DIH52 y DIH62
Las unidades de configuración DIH50, DIH52
