Instalación
73 801504 (SP)
Mantenimiento del sistema de escape
Después de utilizar la secadora durante un año, debe
inspeccionarse el interior de la misma y el sistema de
escape y limpiarlos si es necesario. En lo sucesivo,
revise y limpie el ducto de escape cada uno o dos años,
según sea necesario. Debe hacer revisar la tapa para
intemperie frecuentemente para asegurarse de que el
mecanismo articulado se mueve libremente, no está
bloqueado y no hay nada apoyado al mismo. Este
mantenimiento debe ser realizado por personal
calificado.
Para expulsar el escape en lugares de difícil acceso,
puede instalarse el Conjunto de ducto de escape
metálico flexible 521P3 como equipo opcional con un
costo adicional. El conjunto consta de dos piezas que
pueden conectarse por separado a la secadora y al
tomacorriente de pared. Una vez fijadas ambas piezas,
la unidad puede colocarse nuevamente en la posición
adecuada.

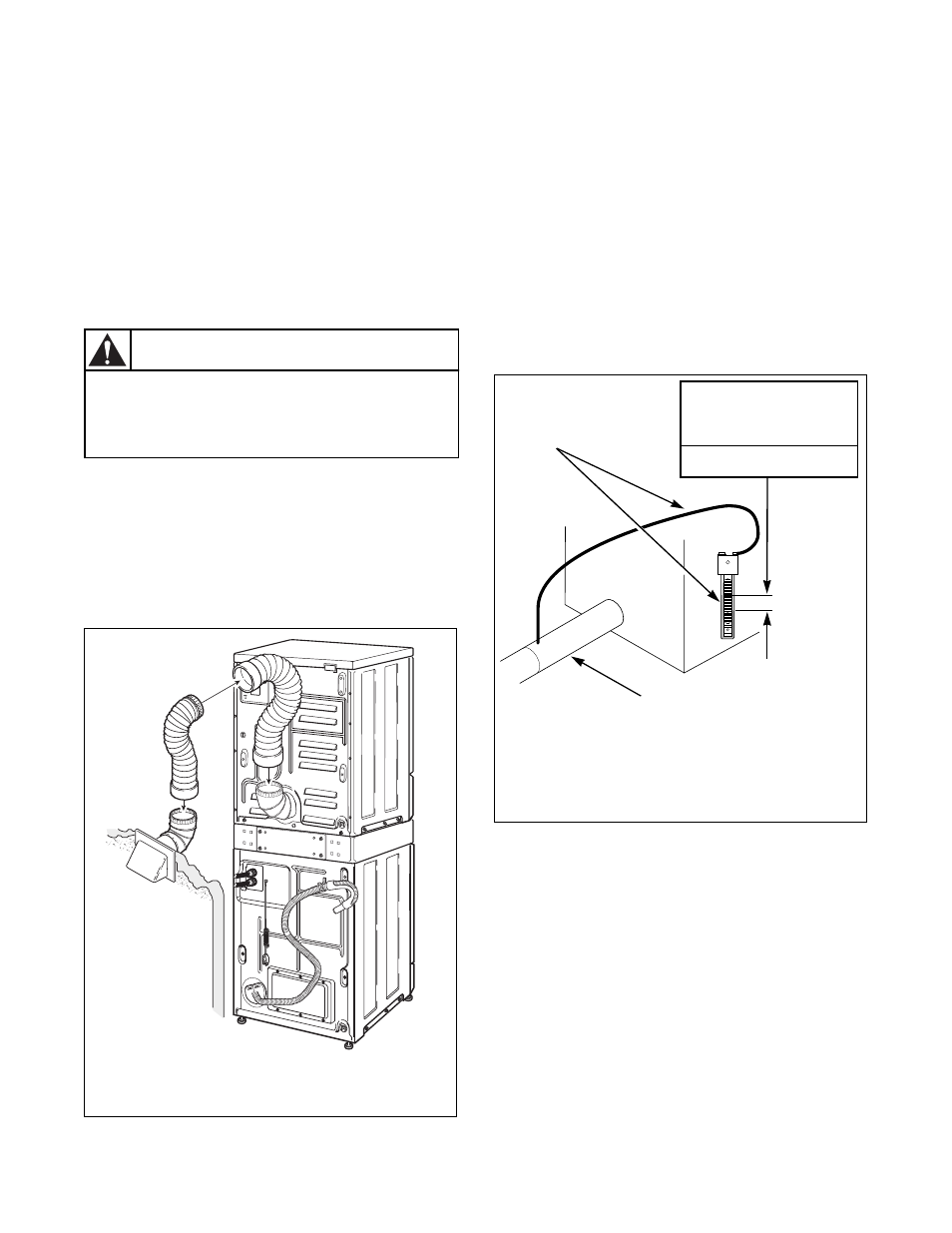

Figura 44
Flujo de aire de la secadora
Para funcionar adecuadamente, la secadora debe
contar con el flujo de aire apropiado. El adecuado flujo
de aire puede determinarse midiendo la presión
estática.
La presión estática del ducto de escape de la secadora
no debe ser mayor a la que se indica en la Figura 45.
(Revise la presión con la secadora funcionando sin
carga de ropa).
NOTA: La presión puede medirse colocando un
manómetro en el ducto de escape a aproximadamente
61 cm (2 pies) de la secadora. Consulte la Figura 45.
Figura 45
SWD605N
Para reducir el riesgo de recibir una
descarga eléctrica, desconecte la corriente
eléctrica antes de limpiar las secadoras.
W043S
ADVERTENCIA
SWD605N
CONJUNTO DE DUCTO DE ESCAPE
METÁLICO FLEXIBLE 521P3
D012I
1 Manómetro
2 Ducto de escape
DR012A-IN
1
2
PRESIÓN ESTÁTICA
MÁXIMA EN
COLUMNA DE AGUA
1,5 cm (0,6 plg)
MEDICIÓN DE LA PRESIÓN ESTÁTICA
