Instalación
49 801504 (SP)

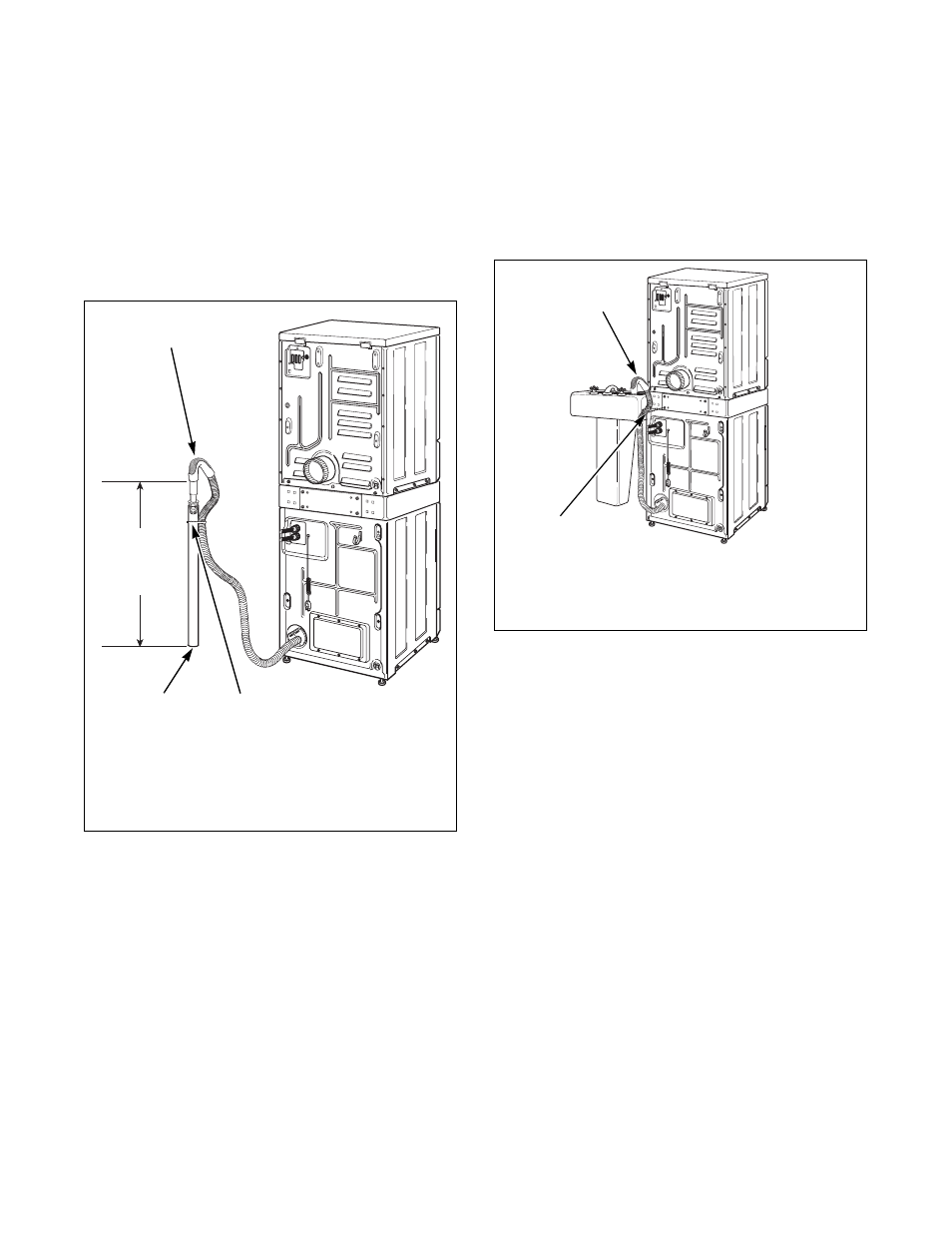

Instalación del tubo vertical de desagüe
Coloque la manguera de desagüe dentro del tubo
vertical de desagüe.
Saque la abrazadera perlada de la bolsa de accesorios,
colóquela alrededor del tubo vertical de desagüe y la
manguera de desagüe, y apriete la correa para sujetar
la manguera al tubo vertical de desagüe. Así se evita
que se salga la manguera del receptáculo de desagüe
cuando se esté utilizando.
Figura 7
Instalación a un sumidero
Para este tipo de instalación utilice la abrazadera
perlada (que viene en la bolsa de accesorios) o una
abrazadera grande para cable (que puede adquirir en
una tienda de herramientas local) y fije la manguera de
desagüe a la bisagra de la parte superior del gabinete
(consulte la Figura 8). Así se evita que la manguera de
desagüe se salga cuando se esté utilizando.
Figura 8
SWD598N
1 Manguera de desagüe
2 Abrazadera perlada para sujeción
3 Tubo vertical de desagüe 5,08 cm (2 plg)
o 4 cm (1-1/2 plg)
SWD598N
1
2 3
ALTURA
RECOMENDADA
61 A 91,44 cm
(24 A 36 plg)
SWD599N
1 Manguera de desagüe
2 Abrazadera (utilice abrazadera para cable ò
cinta aisladora si es necessario)
SWD599N
1
2
