Instalación
67 801504 (SP)

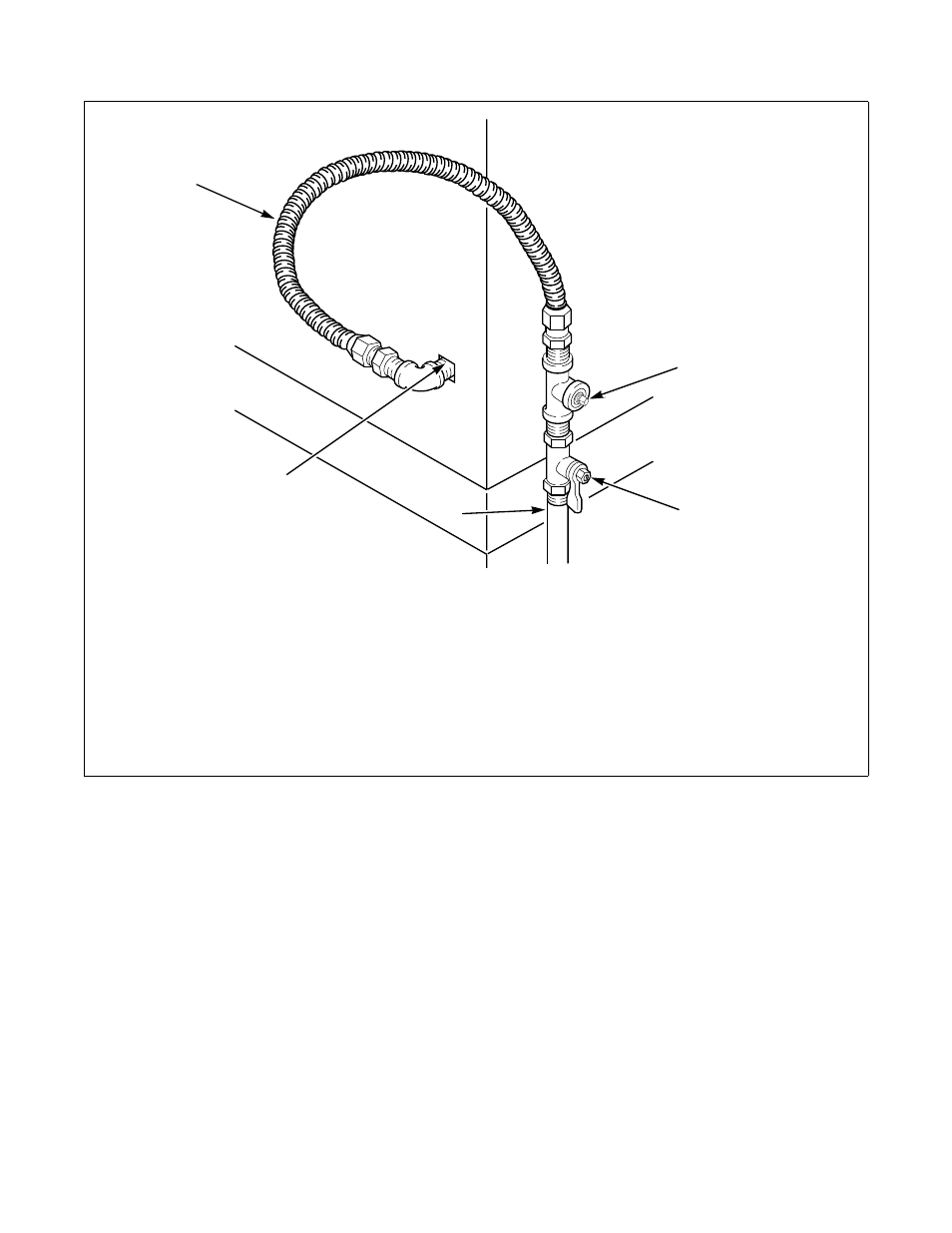

Figura 38
D434I
1 Nuevo conector flexible de acero inoxidable –
úselo sólo si lo autorizan las normas locales
(utilice un conector con diseño certificado
por A.G.A.) 4 Tubo de hierro negro
Menos de 6,1 m (20 pies) – utilice tubo de 3/8 plg
Más de 6,1 m (20 pies) – utilice tubo de 1/2 plg
5 Conexión de gas N.P.T. de 9,5 mm (3/8 plg)
2 Tapón para tubo N.P.T. de 1/8 plg (para medir
la presión de entrada del gas)
3 Válvula de cierre del equipo – instale a una
distancia máxima de 1,8 m (6 pies) de la
secadora
1
5
4
2
3
