Instalación
801504 (SP) 48 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
IMPORTANTE: Enrosque a mano las uniones en
las conexiones de válvula y seguidamente gire
aproximadamente un 1/4 de vuelta con la ayuda de
un alicate. Asegúrese de enroscar correctamente las
uniones y de NO apretarlas excesivamente.
Abra el grifo de agua y determine si hay fugas. Si
detecta alguna fuga, reajuste las uniones de la
manguera. Siga apretando y revise hasta eliminar las
fugas.

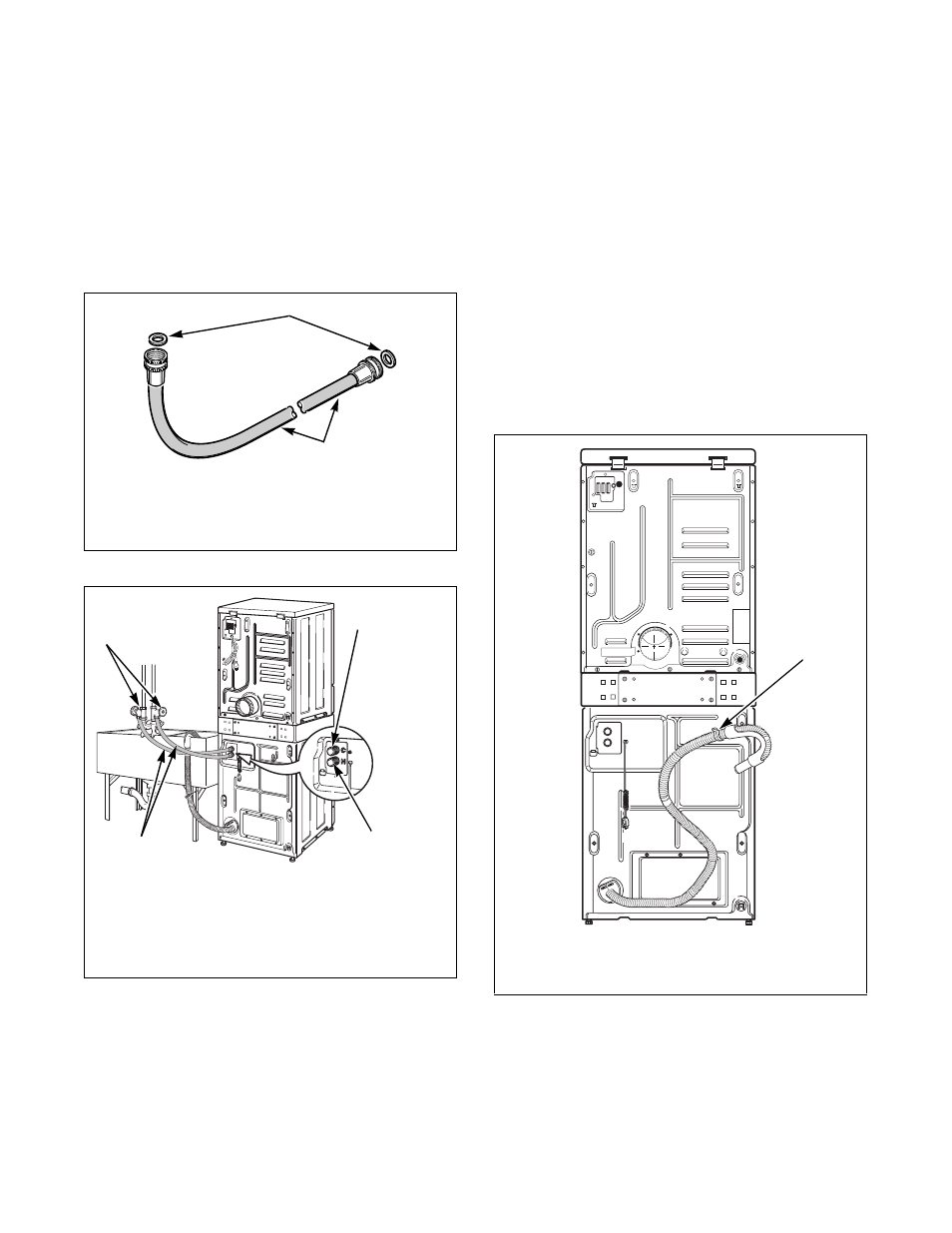

Figura 4
Figura 5
Paso 3: Conecte la manguera de desagüe
en el receptáculo de desagüe
Saque la manguera del lugar de embarque en la parte
trasera de la lavadora, desenganchando la manguera de
la abrazadera de fijación o retirando la cinta de
embargue.
En las siguientes páginas podrá encontrar las
instrucciones apropiadas para su tipo de receptáculo de
desagüe (tubo vertical, sumidero, pared o tambor de
lavado). Siga las instrucciones para instalar
correctamente la manguera de desagüe.
IMPORTANTE: El receptáculo de desagüe debe
ser el apropiado para una manguera de desagüe
con un diámetro exterior de 3,2 cm (1-1/4 plg) como
mínimo.
Figura 6
H091I
1 Arandela de goma (plana)
2 Manguera de suministro de agua
SWD596N
1 Grifos de suministro de agua
2 Conexión de agua fría
3 Conexión de agua caliente
4 Mangueras de suministro de agua
H091I
1
2
SWD596N
1
2
3
4
VÁLVULA DE
MEZCLA DEL
AGUA
SWD597N
1 Abrazadera de fijación
SWD597N
1
