Instalación
59 801504 (SP)

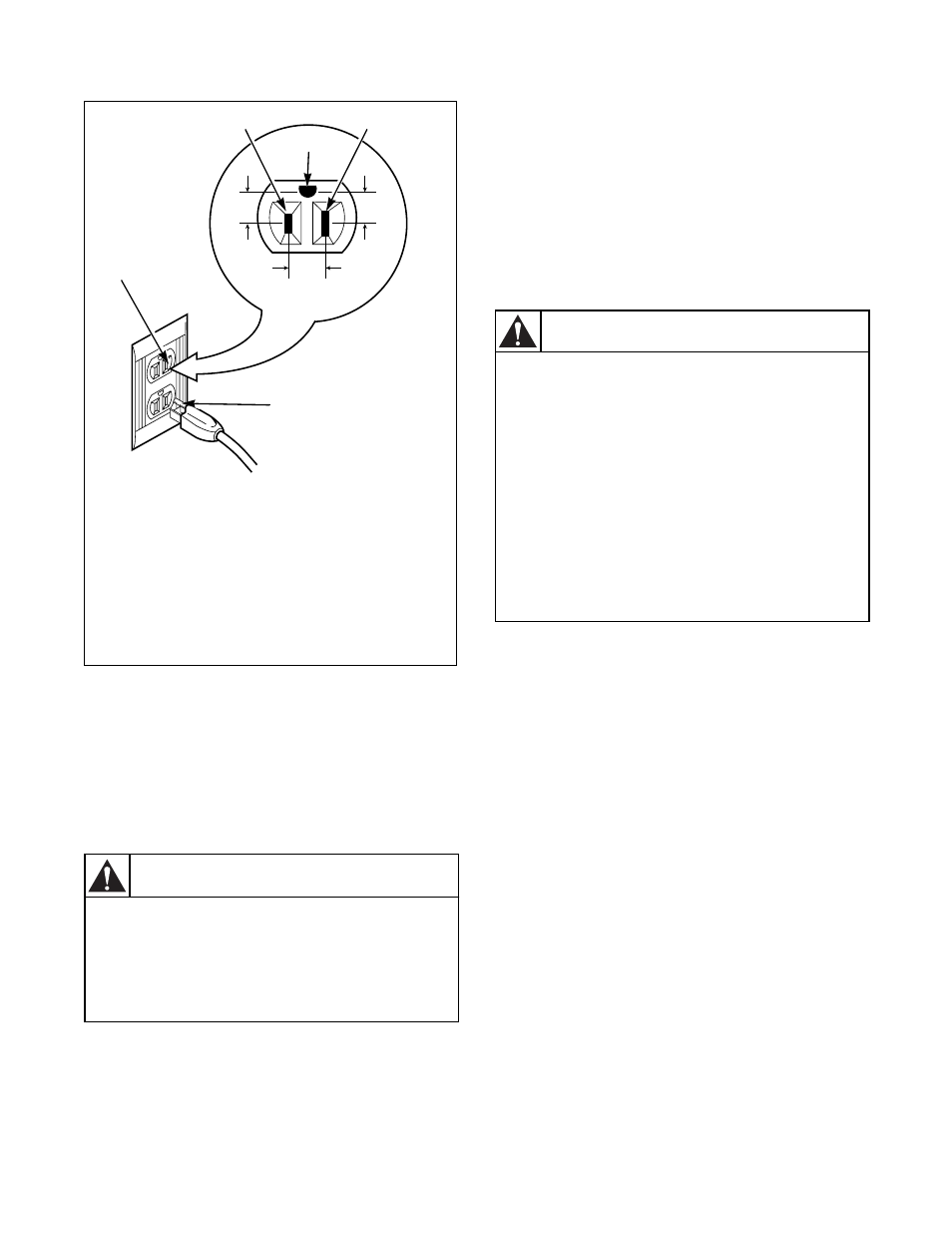

Figura 25
NO USE OTROS APARATOS ELECTRO-
DOMÉSTICOS EN EL MISMO CIRCUITO.
¡NO SOBRECARGUE LOS CIRCUITOS!
NO HAGA funcionar la lavadora y la secadora
simultáneamente si están conectadas al mismo
circuito. Utilice circuitos separados de 15 amperios
protegidos con fusibles.
Secadoras eléctricas
(Instalación de 3 terminales, 120/240 voltios,
60 Hertzios)
(Instalación de 3 terminales, 120/208 voltios,
60 Hertzios)*
*Se requiere un elemento calentador diferente
NOTA: El diagrama de cableado se encuentra detrás
del panel de control, dentro del gabinete de control.
D799I
1 Terminal “L1”
2 Tierra
3 Terminal neutro
4 Terminal redondo de tierra
5 Lado neutro
1 3
4
2
120 ± 12
V.C.A.
0
V.C.A.
120 + 12
V.C.A.
CIRCUITO ESTÁNDAR DE TRES CONDUCTORES
DE 120 VOLTIOS, 60 HERTZIOS DEBIDAMENTE
CONECTADO A TIERRA
5
Para reducir el riesgo de descargas
eléctricas o incendio, NO utilice un
adaptador o cordón de extensión para
conectar la secadora a la fuente de energía
eléctrica.
W031S
ADVERTENCIA
Para reducir el riesgo de causar un
incendio, una descarga eléctrica o de sufrir
lesiones personales, todo el cableado y las
conexiones a tierra DEBEN cumplir con la
última edición del Código eléctrico de los
EE. UU. ANSI/NFPA 70 ó con el Código
Eléctrico Canadiense, CSA C22.1, y los
reglamentos locales que se apliquen. Es
responsabilidad del consumidor hacer que
un electricista revise el cableado y los
fusibles para asegurarse de que la
lavandería cuenta con la energía eléctrica
adecuada para que funcionen la secadora.
W035S
ADVERTENCIA
