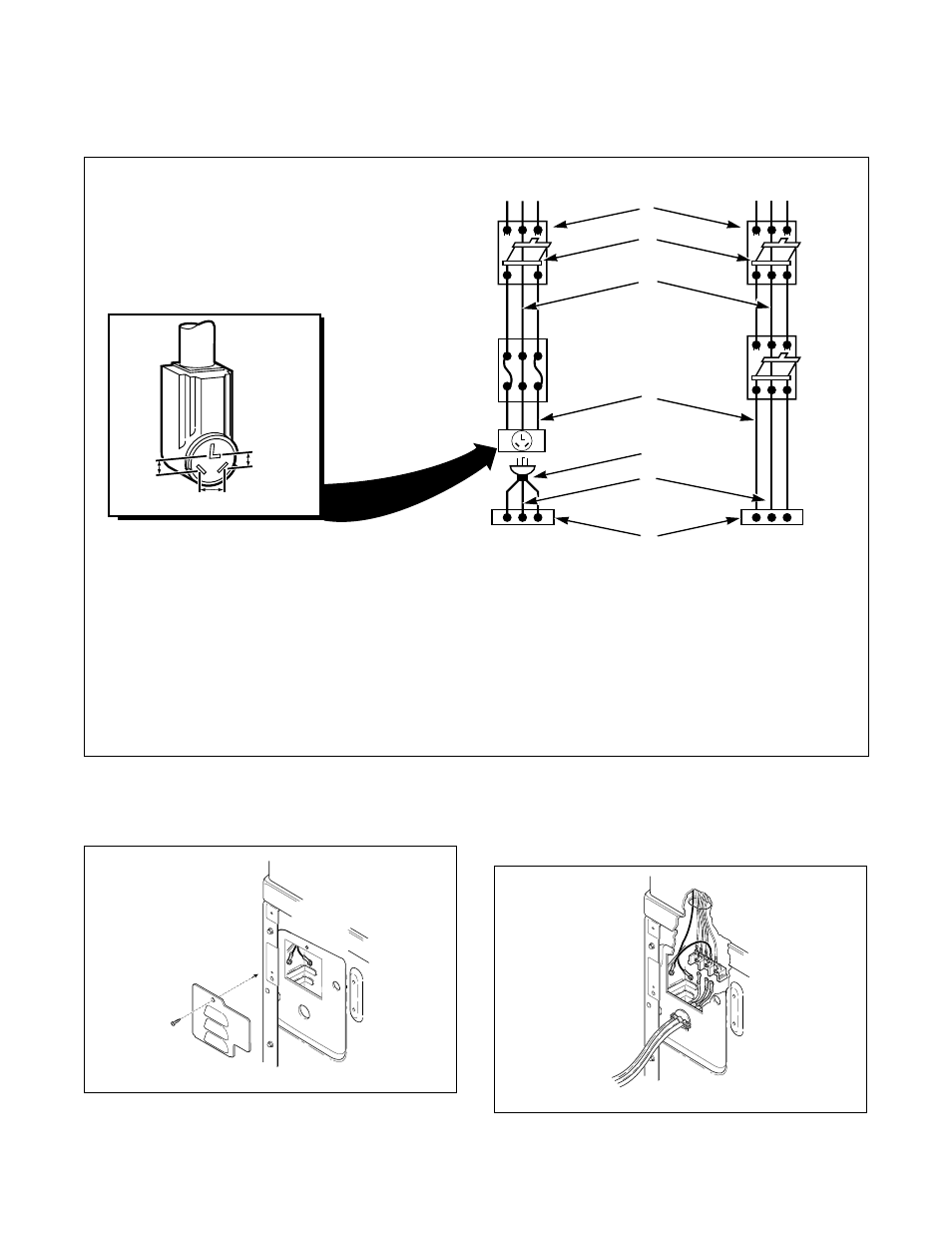

Conexión eléctrica
Enchufe de tres conductores
Figura 26
1. Saque el tornillo y la cubierta de acceso de la
parte posterior del gabinete de la secadora.
Figura 27
2. Utilice un protector contra tirones e inserte el
cordón de suministro de energía a través del
agujero de suministro de energía eléctrica.
Figura 28
D816I
1 Caja del interruptor de entrada del servicio de
tres conductores, con neutro conectado a tierra,
monofásico, 120/240 voltios de C.A., 60 Hertz.
(consulte la NOTA arriba) 4 Cable con forro metálico o no metálico
(
solo cable de cobre )
5 Cable de conexión a la secadora
(consulte la NOTA arriba)
2 Fusibles o cortacircuitos de 30 amperios 6 Neutro
3 Conductor neutro 7 Bloque de terminales de la secadora
NOTA: El cable flexible de conexión NO se incluye con la unidad de
secadoras eléctricas. El tipo de cable flexible de conexión y el calibre del
cable deben cumplir con los códigos locales y con las instrucciones.
El método de cableado de la unidad de secadoras es opcional y está
sujeto a los requisitos del código local.
NOTA: Conecte la secadora a la fuente de alimentación con el VOLTAJE
NOMINAL MÁXIMO que aparece en la placa.
1
2
3
4
5
6
7
FUENTE
DE ENERGÍA
FUENTE
DE ENERGÍA
CAJA DE FUSIBLES
INTERMEDIA (puede
omitirse si la caja de
entrada del servicio
tiene fusibles)
RECEPTÁCULO DE PARED
CONEXIÓN DEL CABLE CON EL ENCHUFE
L1 L2 L1 L2
CONEXIÓN DIRECTA
CAJA DE
INTERRUPCIÓN
INTERMEDIA
(puede tener o
no fusibles)
120 ± 12
V.C.A.
Receptáculo
normal de pared
de tres terminales
de 30 amperios
tipo nema
10-30R
120 ± 12
V.C.A.
240 ± 12
V.C.A.
NOTA: Utilice solamente CABLES DE COBRE.
Para una longitud menor de 4,5 m (15 pies) – use conductores calibre 10 A.W.G.
Para una longitud mayor de 4,5 m (15 pies) – use conductores calibre 8 A.W.G.
D695I
D696I
