Instalación
801504 (SP) 62 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
3. Utilice los tres tornillos que están en el sobre
ubicado en el cilindro para conectar los
conductores del cordón de suministro de energía
eléctrica al bloque de terminales.

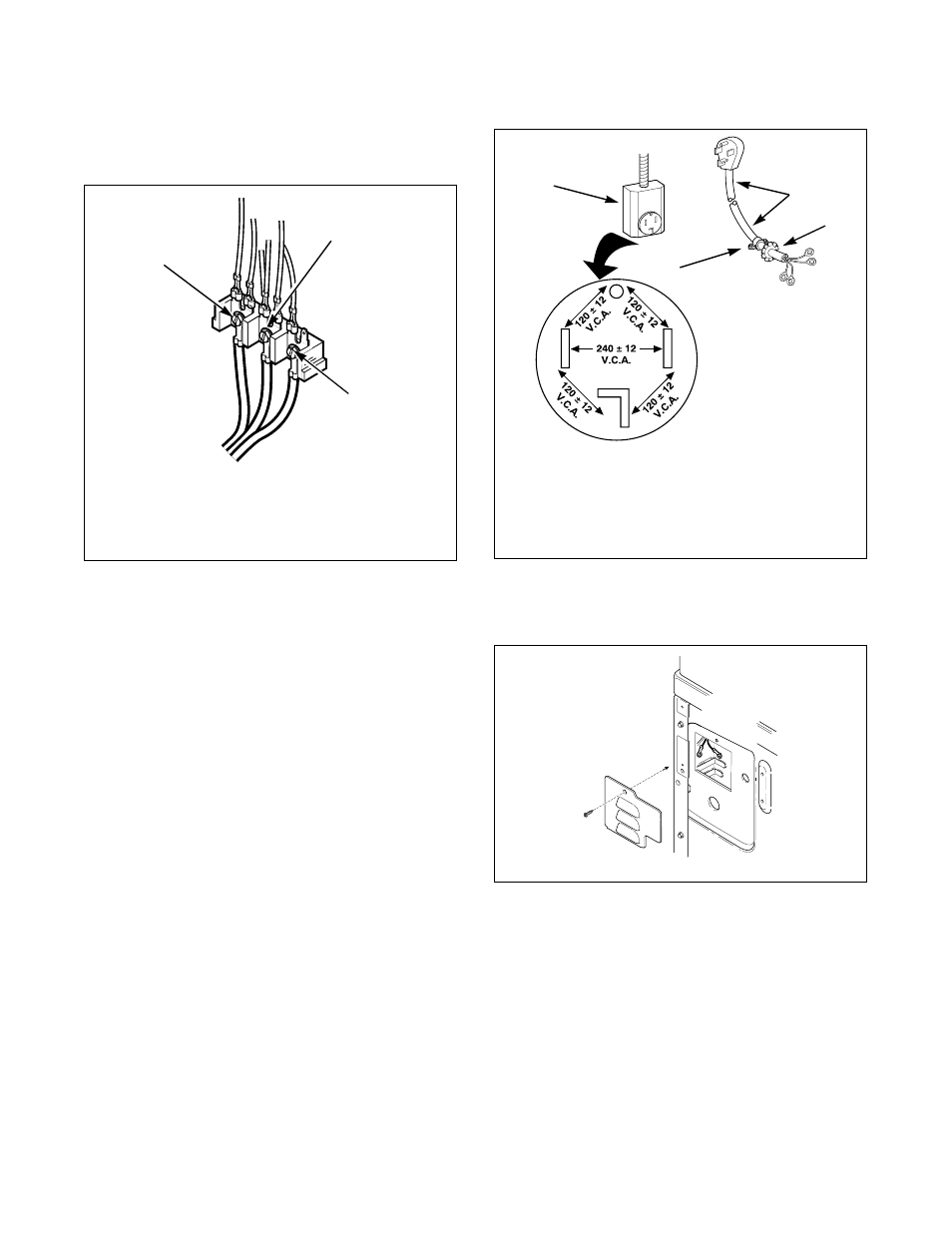

Figura 29
4. Apriete firmemente los tornillos con firmeza.
IMPORTANTE: Si no se aprietan estos tornillos
con firmeza, los conductores pueden zafarse en el
bloque de conexiónes.
5. Fije el protector contra tirones al cable de
corriente eléctrica, o a los conductores donde
entran al gabinete de la secadora.
6. Revise la continuidad de la conexión a tierra
antes de conectar el cable de corriente en un
tomacorriente. Use un dispositivo indicador
adecuado conectado a la patilla de conexión
central de la clavija y al tornillo verde en la parte
posterior del gabinete.
7. Vuelva a instalar la cubierta de accesso y
atorníllela.
Enchufe de cuatro conductores
Figura 30
1. Saque la tapa de acceso ubicada en la parte
trasera de la secadora.
Figura 31
D286I
1 Terminal “L1”
2 Terminal neutro
3 Terminal “L2”
1
3
2
D830I
1 Tomacorriente típico de cuatro conductores
2 Cable de corriente (cuatro conductores)
3 Tuerca del protector contra tirones
4 Protector contra tirones
D695I
1
4
2
3
