Instalación
801504 (SP) 52 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
Paso 5: (Sólo para secadoras eléctricas)
Conecte el enchufe de suministro de
energía eléctrica
Remítase a la sección de Requisitos eléctricos para
obtener más información.
IMPORTANTE: Utilice solamente un cordón de
suministro de energía eléctrica nuevo, en lista de
U.L., de tres conductores calibre 10 (alambre de
cobre únicamente) con capacidad para 240 voltios
(como mínimo) 30 amperios, que indique que es
apropiado para secadoras de ropa.

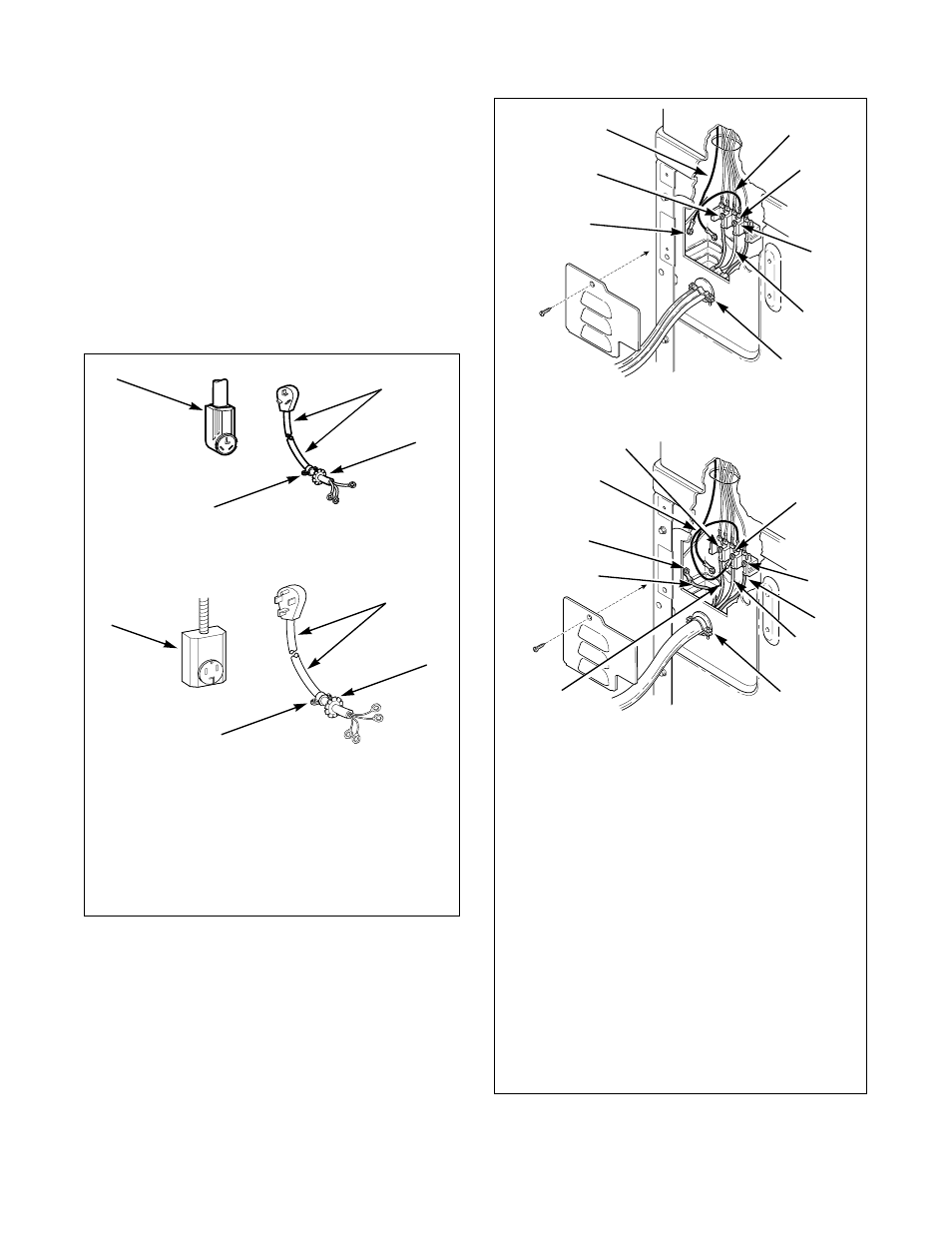

Figura 12
NOTA: Para obtener más detalles sobre la conexión
de los enchufes de 3 y 4 terminales, consulte la
sección de Requisitos de energía eléctrica para
secadoras eléctricas.
NOTA: El cable de cuatro conductores debe
utilizarse para instalaciones en viviendas móviles, o
en áreas en las que los códigos no permitan una
conexión a tierra a través del cable neutro.
Figura 13
D275I
D006I
1 Receptáculo normal
2 Cordón de suministro de energía eléctrica
(no viene con la secadora)
3 Tuerca de protector contra tirones
4 Protector contra tirones
1
2
3
4
ENCHUFE DE TRES CONDUCTORES
1
2
3
4
ENCHUFE DE CUATRO CONDUCTORES
D679I
D680I
NOTA: En este diagrama, la secadora aparece sin la
tapa de acceso para fines de ilustración únicamente.
NUNCA ponga a funcionar la secadora sin la tapa de
acceso.
1 Conductor de conexión a tierra
2 Conductor neutral de conexión a tierra
3 Conexión neutral
4 Conexión “L2”
5 Conductor central (neutral)
6 Protector contra tirones
(no se incluye con la unidad)
7 Tornillo de conexión a tierra
8 Conexión “L1”
9 Conductor negro
10 Conductor blanco
(neutral)
11 Conductor rojo
D679I
1
8
7
6
5
4
3
2
CONEXIÓN DE TRES CONDUCTORES
D680I
1
8
7
6
10
4
3
1
11
9
CONEXIÓN DE CUATRO CONDUCTORES
