Instalación en la pared
En este tipo de instalación, la manguera de desagüe
DEBERÁ asegurarse a una de las mangueras de
suministro de agua utilizando la abrazadera perlada
que viene en la bolsa de accesorios.
NOTA: El extremo de la manguera de desagüe no
debe quedar a una altura meno que 61 cm (24 plg).

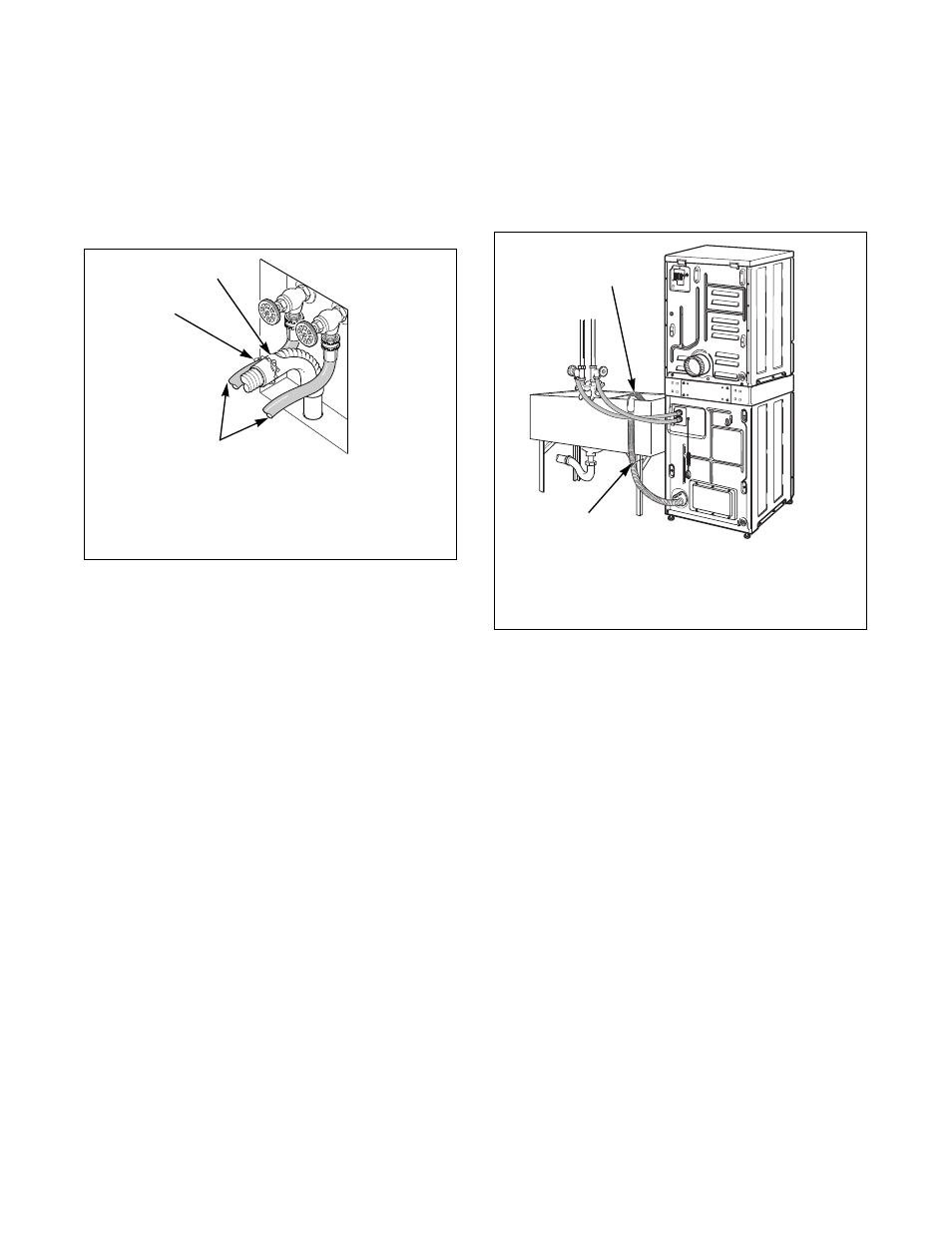

Figura 9
Instalación a un tambor de lavado
En este tipo de instalación, la manguera de desagüe
DEBERÁ asegurarse a la batea fija, para evitar que la
manguera se salga cuando se esté utilizando. Use la
abrazadera perlada (que viene en la bolsa de
accesorios) para fijar la manguera.
Figura 10
H023I
1 Manguera de desagüe
2 Abrazadera (utilice cinta aisladora si es
necessario)
3 Mangueras de suministro
2
3
1
SWD600N
1 Manguera de desagüe
2 Abrazadera (use cinta aisladora si es
necesario)
SWD600N
1
2
