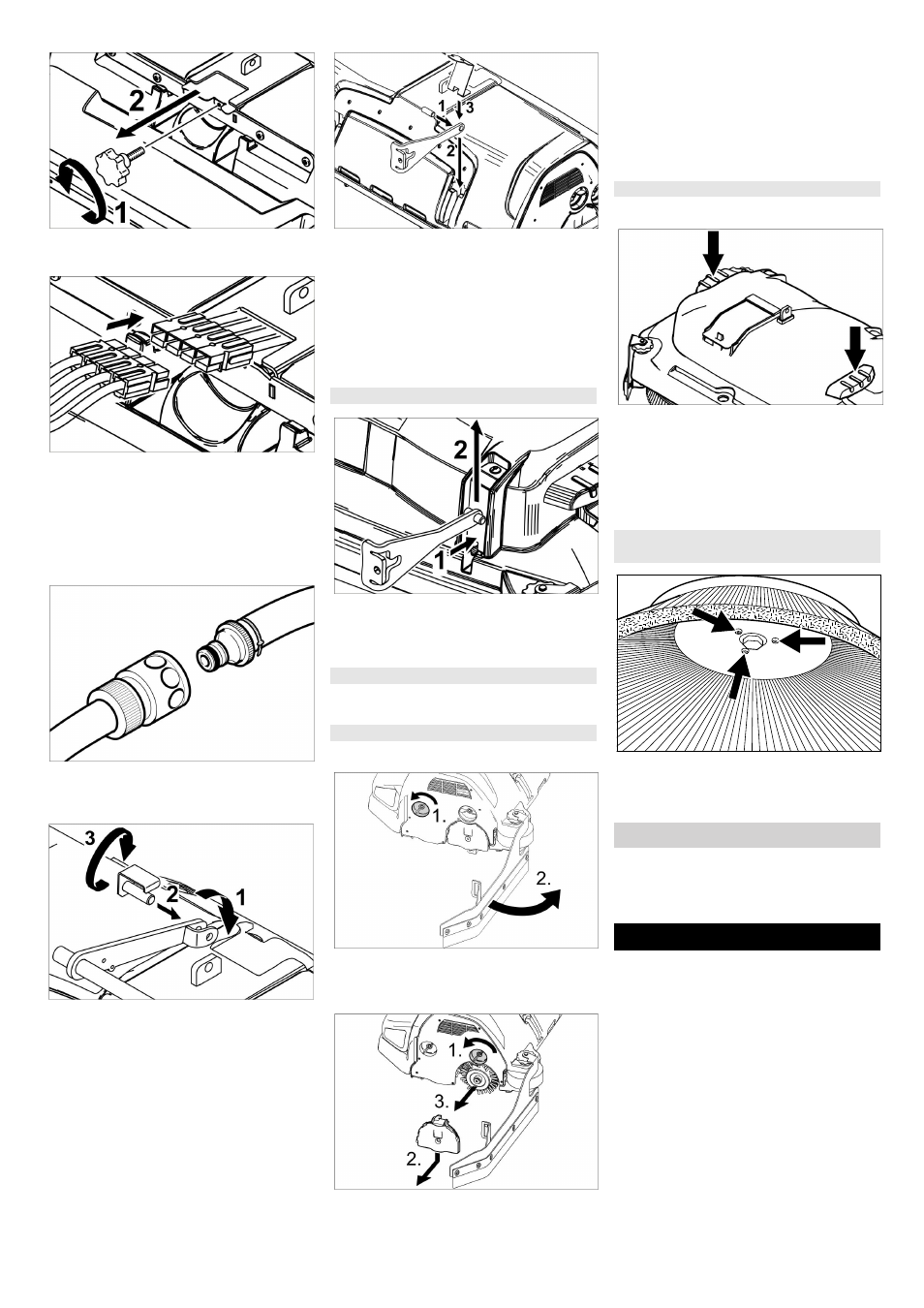

 Stergreep eruit draaien en deksel eruit
trekken.
 Stroomtoevoerkabel van de reinigings-
kop met het apparaat verbinden (de-
zelfde kleuren moeten tegen elkaar ko-
men).
 Deksel inschuiven en vastschroeven.
 Reinigingskop in het midden onder het
apparaat schuiven.
 Slangkoppeling aan de reinigingskop
verbinden met de slang aan het appa-
raat.
 Klep in het midden van de reinigingskop
tussen de vorken in de hendel plaatsen.
 Houder van de reinigingsknop zo uit-
richten, dat de boorgaten in hendel en
reinigingsknop overeenstemmen.
 Stift door de boorgaten steken en borg-
plaat naar omlaag zwenken.
 Cilinderpen in het boorgat van de trek-
stang schuiven.
 Trekstang met pen in de geleibaan aan
de reinigingskop volledig naar beneden
schuiven en vastzetten.
 Handeling met de trekstang aan de an-
dere kant herhalen.
 Grijze Intelligent Key insteken.
 Borsteltype „Brush“ instellen.
 Borgplaat induwen en trekstang naar
boven zwenken.
De verdere uitbouw gebeurt in de omge-
keerde volgorde van de inbouw.
De uitbouw gebeurt in de omgekeerde
volgorde van de inbouw.
 Reinigingskop omhoog zetten.
 Vergrendeling van de schraaplip los-
maken.
 Schraaplip wegdraaien.
 Vergrendeling van het lagerdeksel los-
maken.
 Lagerdeksel naar beneden duwen en
eruit trekken.
 Borstelwals eruit trekken.
 Nieuwe borstelwals plaatsen.
 Lagerdeksel en schraaplip in de omge-
keerde volgorde opnieuw bevestigen.
 Werkwijze aan de tegenoverliggende
kant herhalen.
 Reinigingskop omhoog zetten.
 Pedaal borstelvervanging over de
weerstand naar beneden duwen.
 Schijfborstel zijdelings onder de reini-
gingskop eruit trekken.
 Nieuwe schijfborstel onder de reini-
gingskop houden, naar boven duwen
en laten vastklikken.
 3 schroeven losdraaien.
 zijbezem erafnemen.
 Nieuwe zijbezem erop schroeven.
 3 schroeven aandraaien.
Bij vorstgevaar:

Schoon- en vuilwatertank legen.
Apparaat in een vorstvrije ruimte op-
slaan.
ƽ GEVAAR
Gevaar voor letsel! Voor alle werken aan
het apparaat Intelligent Key aftrekken en
stekker van het oplaadapparaat uittrekken.
Batterijstekker uittrekken.

Vuilwater en resterend schoon water
aflaten en verwijderen.
ṇ VOORZICHTIG
Verwondingsgevaar door nalopen van de
zuigturbine.
De zuigturbine loopt na het uitschakelen
na. Onderhoudswerkzaamheden pas na de
stilstand van de zuigturbine uitvoeren.
Bij storingen die met behulp van deze tabel
niet opgelost kunnen worden de klanten-
dienst raadplegen.
D-reinigingskop uitbouwen
R-reinigingskop uitbouwen
Borstelwalsen vervangen
Schijfborstels vervangen
Zijbezem vervangen (alleen bij variant
SB)
Vorstbeveiliging
Hulp bij storingen
