4

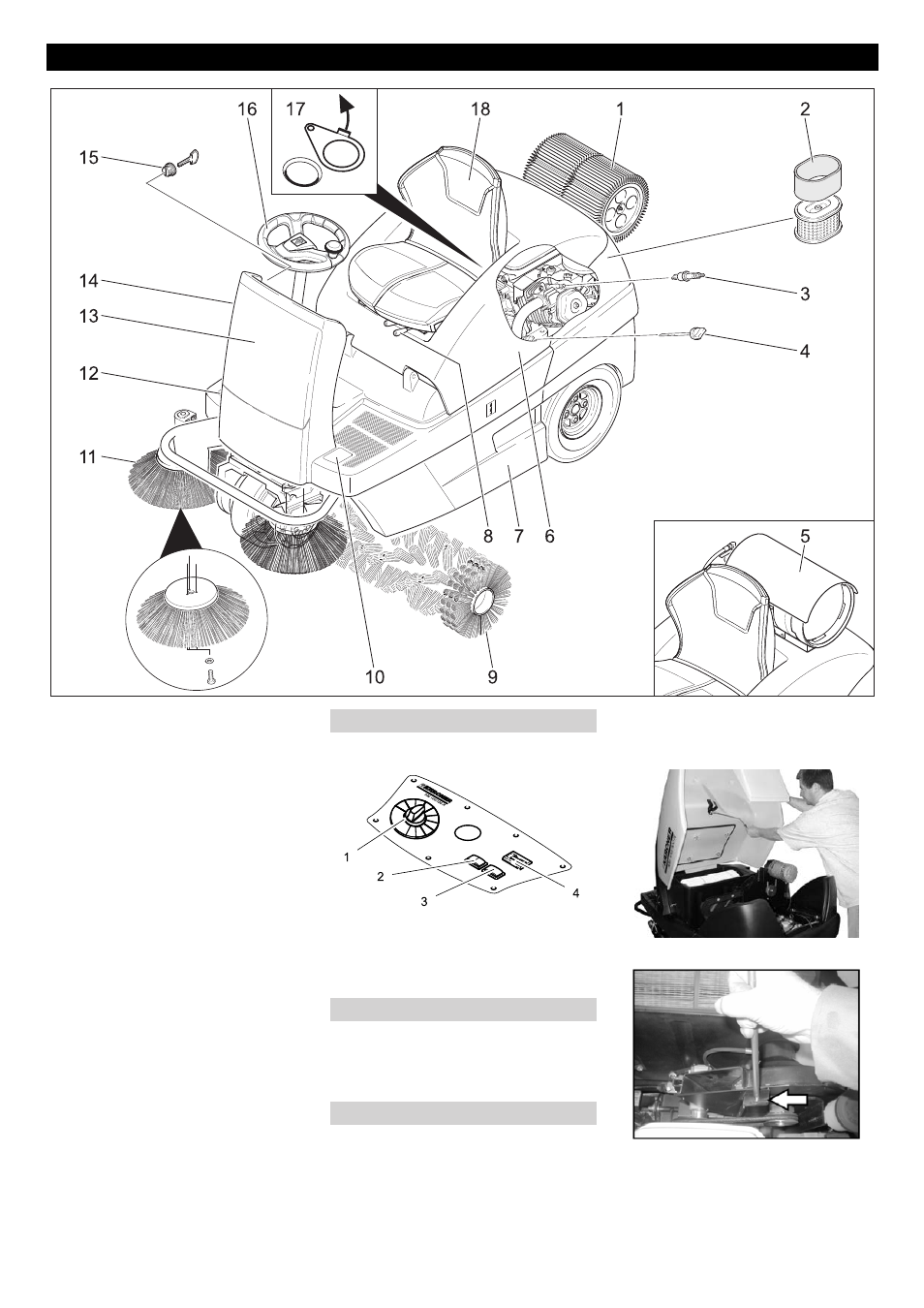

1 Stoffilter
2 Luchtfilterelement
3 Bougie
4 Oliepeilstok
5 Gasfles (Alleen KM 100/100 R LPG)
6 Apparaatkap
7 Veeggoedreservoir (beide kanten)
8 Hefboom stoelverstelling
9 Veegrol
10 Pedaal grofvuilklep omhoog/omlaag
11 Zijbezem
12 Gaspedaal
13 Frontpaneel
14 Choke (koude start)
15 Contactslot
16 Stuurwiel
17 Nat-/droogklep
18 Stoel (met zitcontactschakelaar)

1 Programmaschakelaar
2 Filterreiniging
3 Claxon
4 Bedrijfsurenteller

Bedieningselementen voor het reini-
gingsproces zijn geel.

Bedieningselementen voor het onder-
houd en de service zijn lichtgrijs.

ƽ

Gevaar

Knelgevaar bij het sluiten van de apparaat-
kap. Daarom de apparaatkap langzaam la-
ten zakken.

Apparaatkap openen aan de daartoe
voorziene verzonken handgreep (naar
boven trekken).

Steunstang uit de houder trekken.

Steunstang in de opname aan de zuig-
turbine steken.

Om de apparaatkap te sluiten, steunst-
ang uit de opname trekken en in de
houder van de apparaatkap laten vast-
klikken.

Elementen voor de bediening en de functies

Bedieningspaneel

Kleurmarkering

Apparaatkap openen / sluiten

62

NL
