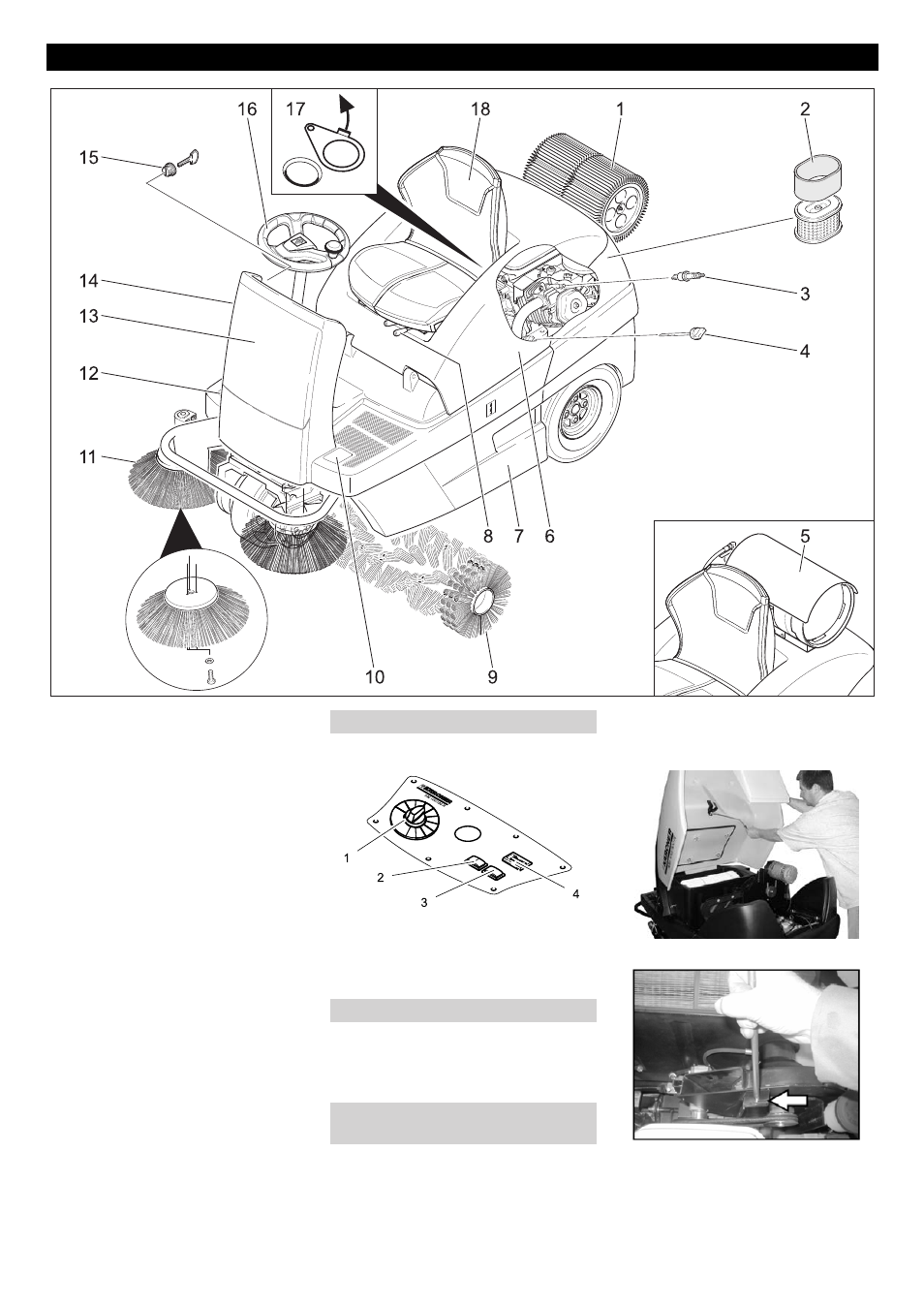

- 4
1 Filter za prašinu
2 Uložak filtera za vazduh
3 Svećica za paljenje
4 Šipka za merenje nivoa ulja
5 Boca za gas (samo KM 100/100 R
LPG)
6 Poklopac uređaja
7 Posuda za nakupljenu prljavštinu
(obostrana)
8 Poluga za nameštanje sedišta
9 Valjak za metenje
10 Pedala za podizanje/spuštanje
zaklopke za grubu prljavštinu
11 Bočna metla
12 Vozna pedala
13 Čeona oplata
14 Čok (pokretanje iz hladnog stanja)
15 Kontaktna brava
16 Upravljač
17 Kapak za mokro/suvo usisavanje
18 Sedište (sa kontaktnim prekidačem)
1 Programski prekidač
2 Čišćenje filtera
3 Sirena
4 Brojač radnih sati
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i
servis su svetlo sivi.
ƽ
Opasnost
Opasnost od prignječenja prilikom
zatvaranja poklopca uređaja. Zato polako
spuštajte poklopac.
 Poklopac uređaja otvorite na za to
predviđenom udubljenju za držanje
(povucite uvis).
 Izvucite šipku za držanje iz držača.
 Utaknite šipku za držanje u prihvatnik
na usisnom ventilatoru.
 Kako biste zatvorili poklopac uređaja,
izvucite šipku za držanje iz prihvatnika i
uglavite u držač poklopca uređaja.
Komandni i funkcioni elementi
Komandni pult
Oznaka u boji
Otvaranje/zatvaranje poklopca
uređaja
297 SR
