4

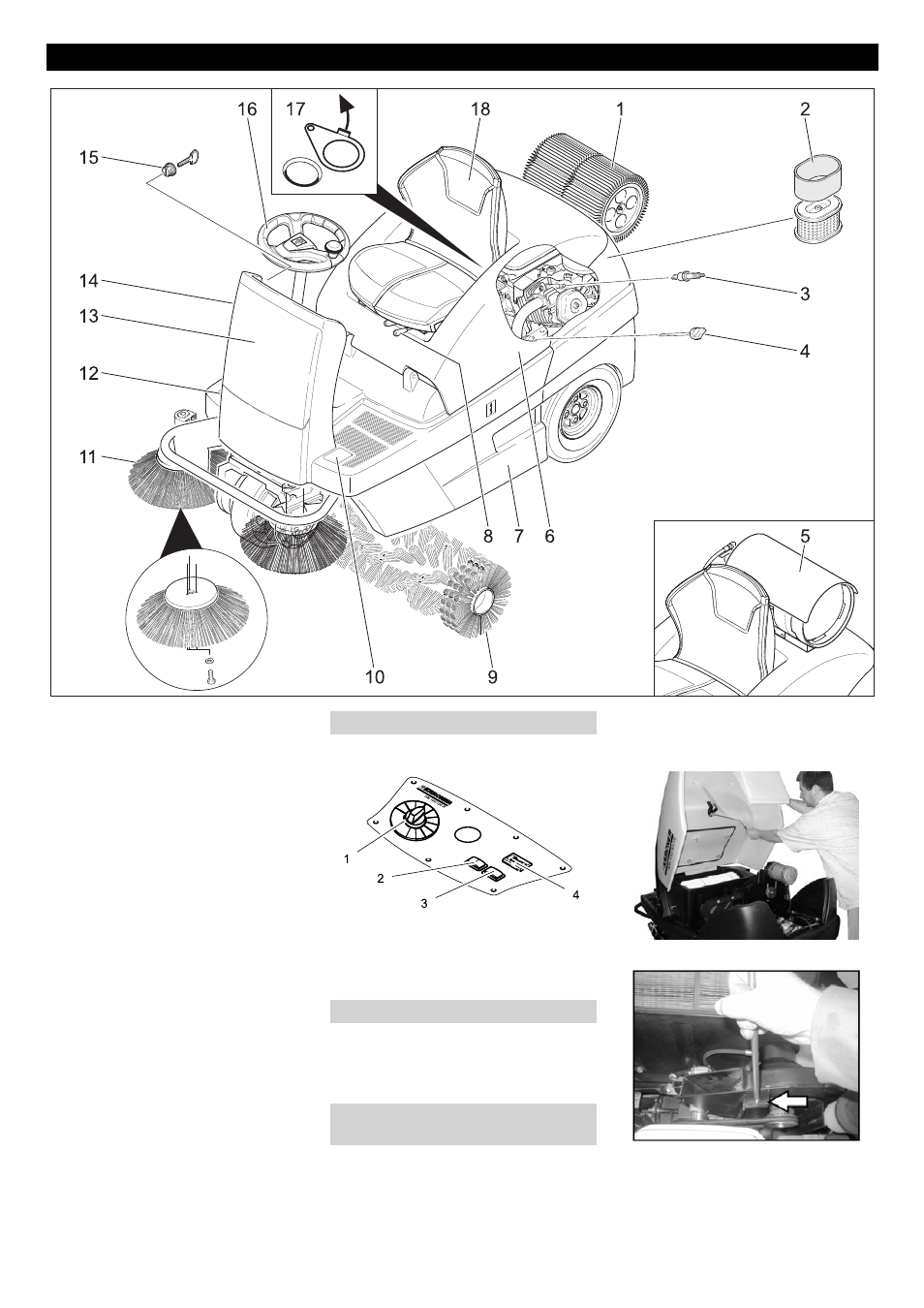

1 Pölysuodatin
2 Ilmansuodatinpanos
3 Sytytystulppa
4 Öljynmittaustikku
5 Kaasupullo (vain KM 100/100 R LPG)
6 Pölysuoja
7 Roskasäiliö (molemmilla puolilla)
8 Istuimen säätövipu
9 Lakaisutela
10 Poljin karkealikaläpän nosto/lasku
11 Sivuharjat
12 Ajopoljin
13 Etuverhoilu
14 Rikastin (kylmäkäynnistys)
15 Virtalukko
16 Ohjauspyörä
17 Märkä-/kuivaläppä
18 Istuin (istuinkontaktikytkimellä)
1 Ohjelmakytkin
2 Suodattimen puhdistus
3 Äänitorvi
4 Käyttötuntilaskin
–
Puhdistusprosessin käyttöelimet ovat
keltaisia.
–
Huollon ja servicen käyttöelimet ovat
vaaleanharmaat.
ƽ
Vaara
Puristukseenjäämisvaara laitekantta suljet-
taessa. Laske siksi laitekansi hitaasti alas.
Avaa laitekansi tarkoitukseen varatun
kahvasyvennyksen avulla (vedä ylös-
päin).
Vedä kannatintanko ulos pidikkeestä.
Pistä kannatintanko imupuhaltimessa
olevaan vasteeseen.
Laitekannen sulkemiseksi, Vedä kan-
natintanko vasteesta ja pistä laitekan-
nessa olevaan pidikkeeseen.
Ohjaus- ja käyttölaitteet
Ohjauspulpetti
Väritunnukset
Laitekannen avaaminen/sulkemi-
nen
