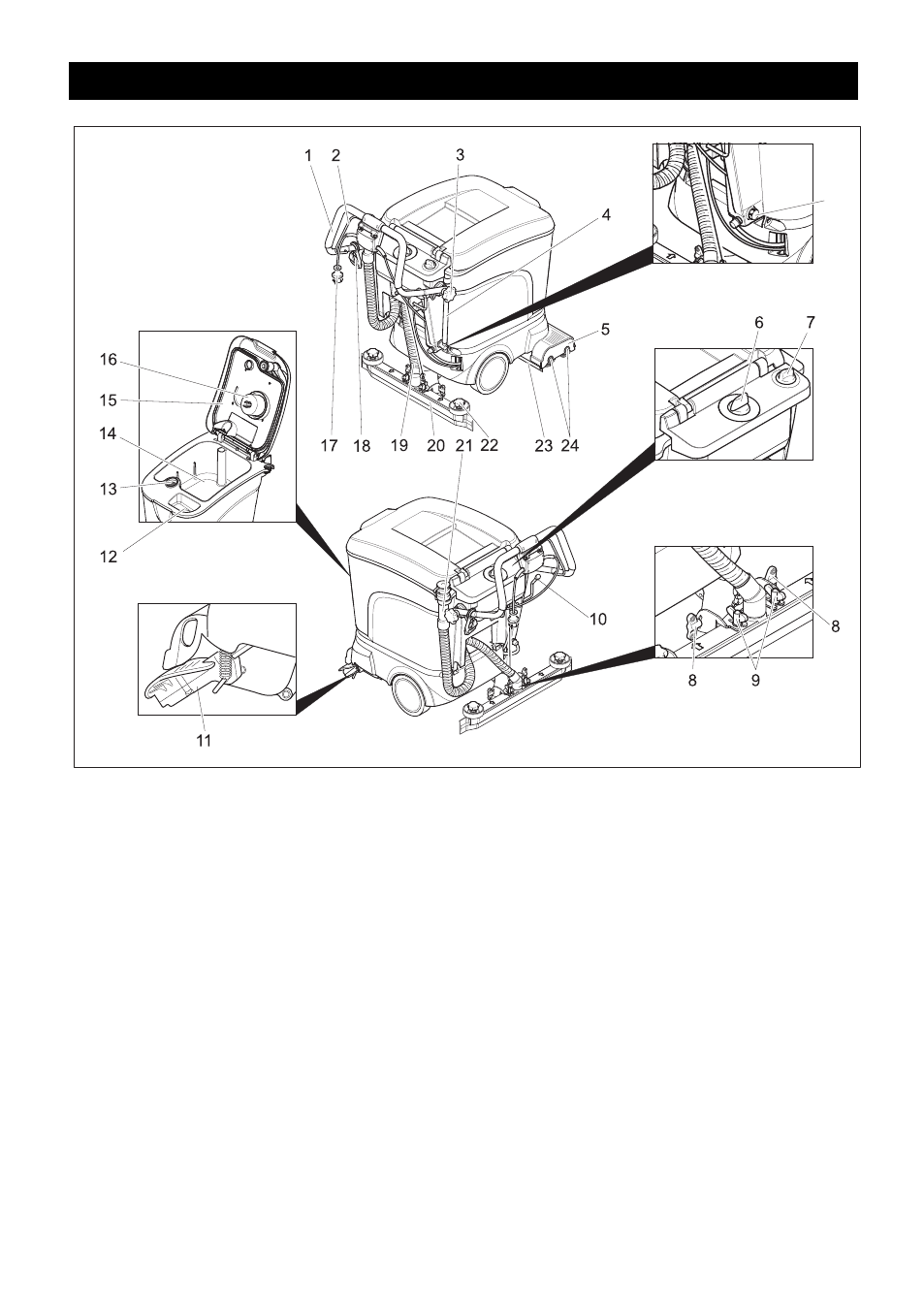

1 Estribo de empuje
2 Estribo de conexión
3 Mango en estrella de la fijación del es-

tribo de empuje

4 Indicador de nivel y manguera de salida

de agua fresca (no en el modelo ECO)

5 Cabezal limpiador
6 Selector de programas
7 Botón regulador del caudal de agua
8 Tuercas de mariposa para inclinar la

barra de aspiración

9 Tuercas de mariposa para fijar la barra

de aspiración

10 Palanca de bajada de la barra de aspi-

ración

11 Tren de desplazamiento para el trans-

porte

12 Orificio de llenado del depósito de agua

limpia

13 Filtro de pelusas
14 depósito de agua sucia
15 Tapa del depósito de agua sucia
16 Flotador
17 Clavija de red
18 Gancho de relajación de esfuerzos me-

cánicos

19 Manguera de aspiración
20 Barra de aspiración *
21 Manguera de salida de agua sucia
22 Mangos en estrella para cambiar los la-

bios de aspiración

23 protector antisalpicaduras
24 Cepillos cilíndricos (variante BR) Esco-

billas de disco (variante BD)

25 Tornillo purgador de agua fresca (sólo

en el modelo Eco

* no viene incluido (excepto en el modelo
ECO)
