– 3

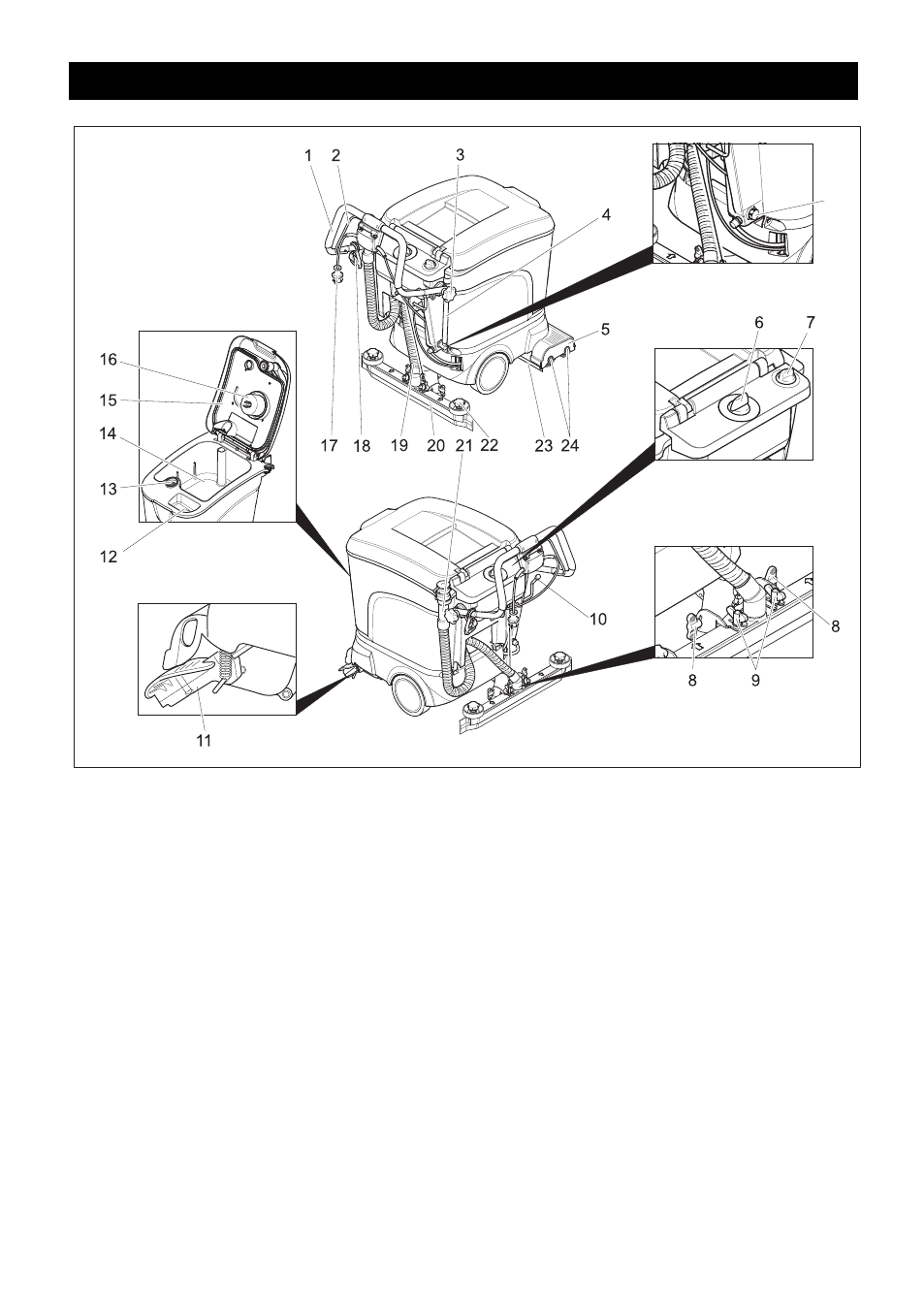

1 Guidon de poussée
2 Etrier de commande
3 Bouton cannelé pour la fixation du gui-

don de poussée

4 Affichage de niveau et flexible d'écoule-

ment eau fraîche (pas sur version ECO)

5 Tête de nettoyage
6 Bouton sélecteur de programme
7 Bouton de régulation pour la quantité d'eau
8 Ecrous-papillon pour incliner la barre d'aspi-

ration

9 Ecrous-papillon pour fixer la barre d'aspira-

tion

10 Levier pour abaisser la barre d'aspiration
11 Train de roulement pour le transport
12 Orifice de remplissage pour réservoir

d'eau propre

13 Crible à peluches

14 Réservoir d'eau sale
15 Couvercle du réservoir d'eau sale
16 Flotteur
17 Fiche secteur
18 Crochet de soulagement de traction
19 Flexible d’aspiration
20 Barre d'aspiration *
21 Flexible de vidange pour eau sale
22 Bouton cannelé pour le remplacement

des lèvres d'aspiration

23 Couvercle anti-éclaboussures
24 Rouleaux-brosses (variante BR)

Disques-brosses (variante BD)

25 Vis d'écoulement eau fraîche (unique-

ment sur version Eco

*pas inclus dans la fourniture (hormis ver-
sion ECO)

Eléments de commande

25

Eco

27

FR
