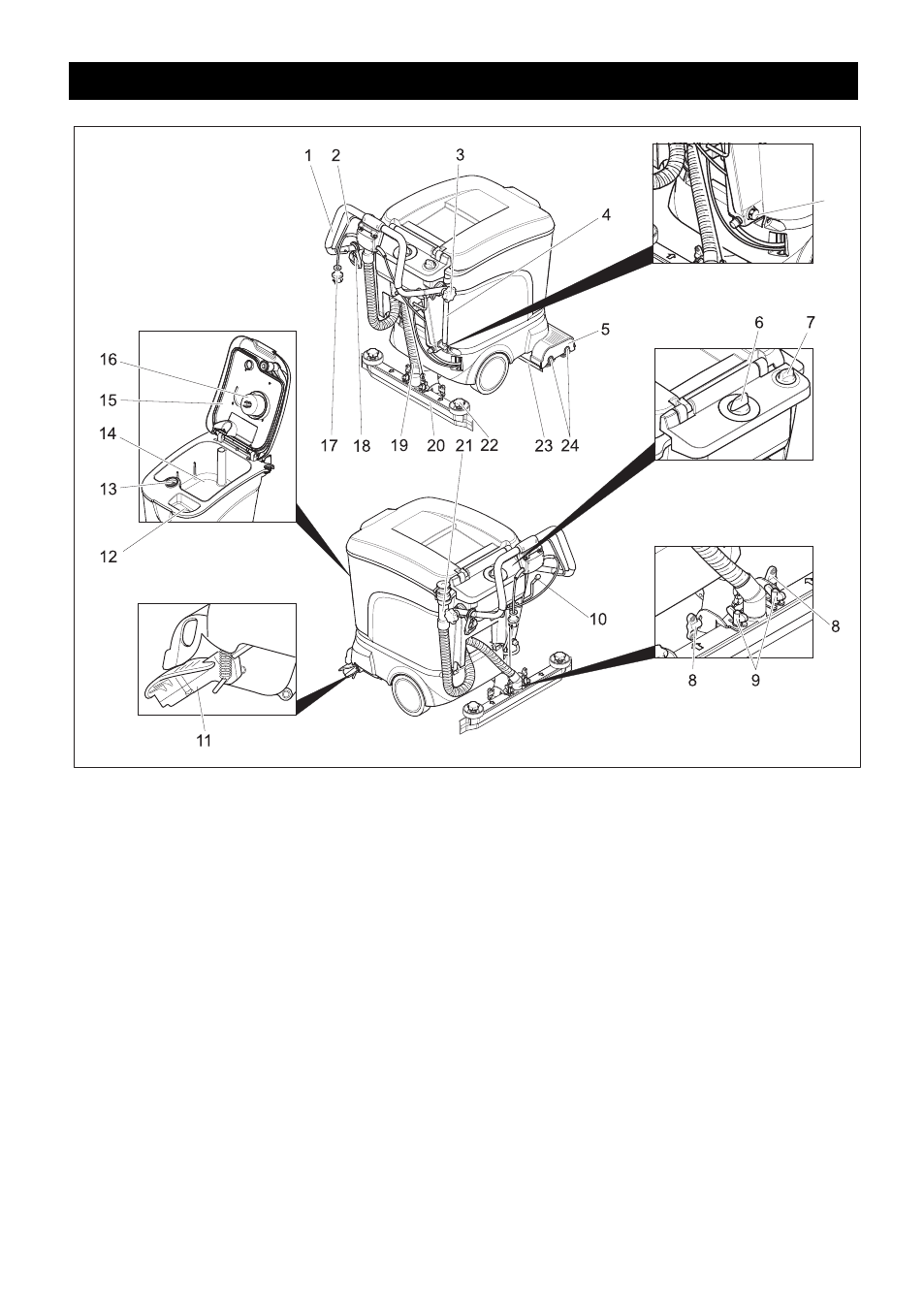

Dispositivi di comando – Karcher BR 40-25 C Ep EU User Manual
Page 38

– 3
1 Archetto di spinta
2 Staffa di azionamento
3 Manopola a crociera dispositivo di fis-
saggio dell'archetto di spinta
4 Indicatore di livello e tubo di scarico ac-
qua pulita (non per variante ECO)
5 Testa di pulizia
6 Selettore di programma
7 Pulsante di regolazione della quantità
d'acqua
8 Dadi ad alette per l'inclinazione della
barra di aspirazione
9 Dadi ad alette per il fissaggio della bar-
ra di aspirazione
10 Leva abbassamento barra di aspirazione
11 Carrello per trasporto
12 Foro di rabbocco serbatoio acqua pulita
13 Filtro pelucchi
14 Serbatoio acqua sporca
15 Coperchio serbatoio acqua sporca
16 Galleggiante
17 Spina di alimentazione
18 Gancio fermacavo
19 Tubo flessibile di aspirazione
20 Barra di aspirazione *
21 Tubo di scarico dell'acqua sporca
22 Manopole a crociera per sostituzione
labbra di aspirazione
23 Protezione antispruzzo
24 Rulli spazzole (modello BR) spazzole a
disco (modello BD)
25 Vite di scarico acqua pulita (non per va-
riante ECO)
* non compreso nella fornitura (tranne per
variante ECO)
Dispositivi di comando
25
Eco
38
IT
