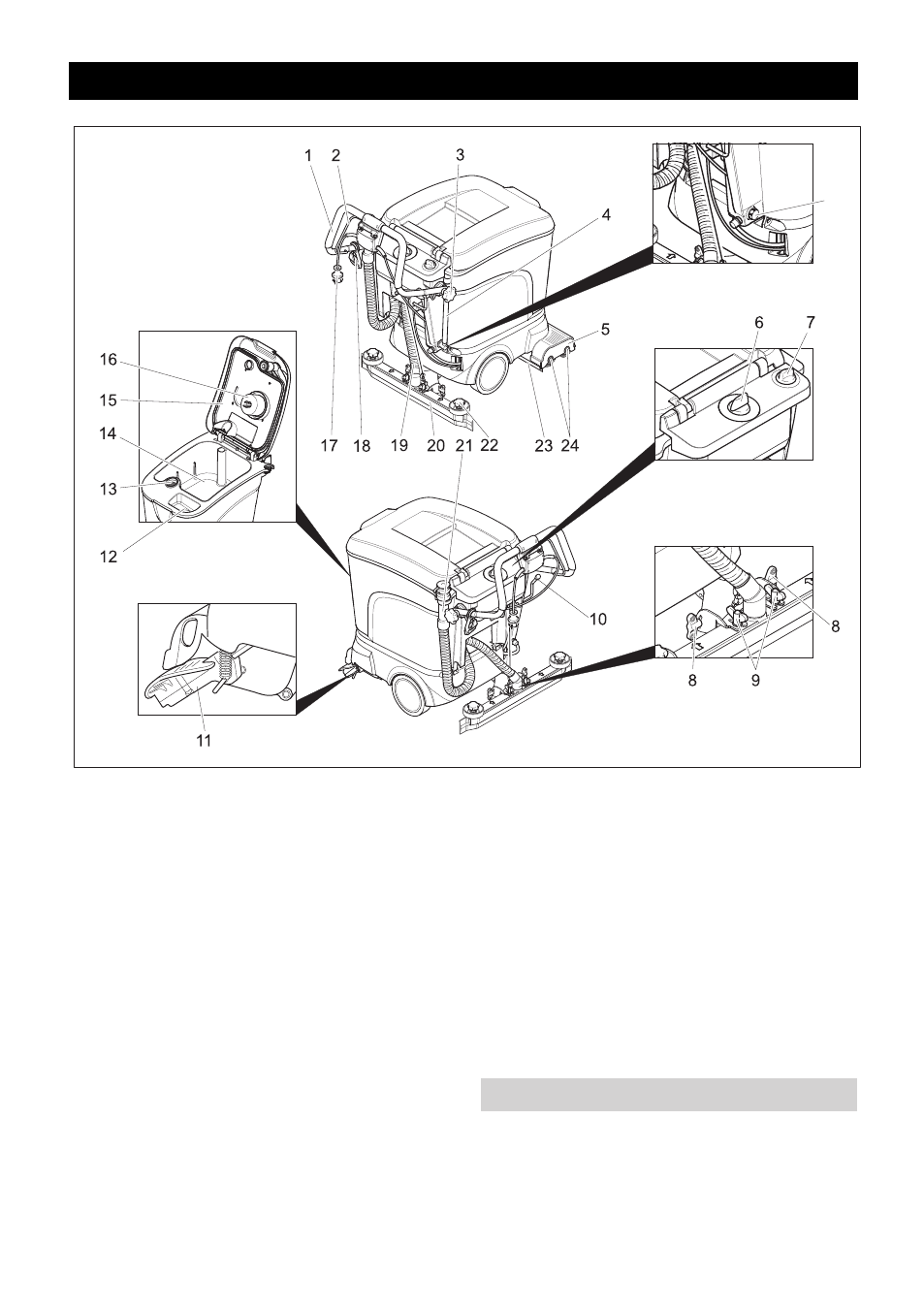

1 Tolókengyel
2 Kapcsolókar
3 Csillag markolat tolókengyel rögzítés
4 Friss víz töltési szintjének kijelzője és le-

eresztő tömlője (az ECO változatnál nem)

5 Tisztítófej
6 Programválasztó kapcsoló
7 Vízmennyiség szabályozó gomb
8 Szárnyas anya a szívófej megdöntéséhez
9 Szárnyas anyák a szívópofa rögzítéséhez
10 Kar a szívófej leeresztéséhez
11 Szállító szerkezet szállításhoz
12 Tisztavíz tartály betöltő nyílása
13 Szálszűrő
14 Szennyvíz tartály
15 Szennyvíztartály fedele
16 Úszó
17 Hálózati dugó

18 Feszülésmentesítő kampó
19 Szívótömlő
20 Szívófej *
21 Szennyvíz leeresztő tömlő
22 Csillagfogantyúk a szívóajkak cseréjéhez
23 Fröccsenés védelem
24 Kefehengerek (BR változat) Tányérke-

fék (BD változat)

25 Friss víz leeresztő csavarja (csak az

Eco változatnál

* nem része a szállítási terjedelemnek (ki-
véve ECO változat)

A tisztítási folyamat kezelő elemei sár-
gák.

A karbantartás és szerviz kezelő elemei
világos szürkék.

Kezelési elemek

25
